商化のインフラがDったフレキシブルエレクトロニクス

プラスチックエレクトロニクスが、ウェアラブル端や、曲げられるフレキシブル応の出現により、商化へとj(lu┛)きく舵を切った。~機トランジスタに代わり、来のSi CMOS LSIをフレキシブルなプリント配線基に実△掘要な機Δ鮗存修垢襦フレキシブルハイブリッドエレクトロニクス(FHE)が商化のためのキーテクノロジとなった。

図1 FHE Allianceの会長、Michael Ciesinski(hu━)

図1 FHE Allianceの会長、Michael Ciesinski(hu━)


このほど、来日したFHE Allianceの会長、Michael Ciesinski(hu━)(図1)は、FHE\術の未来を語った。FHE Allianceは2015Q10月にSEMIのk陲砲覆辰拭F(hu━)は、本格的な商化に要な]、材料などのサプライチェーンがしっかりした組Eに加わることでフレキシブルエレクトロニクスの実化を早めると考え、SEMIの傘下に入った。SEMI笋箸靴討盒和気味のムーアの法Г鬯える新しい分野の応\術を探していた。SEMIのk陲砲覆襪海箸如▲Εン-ウィンの関係が成り立っている。

フレキシブルエレクトロニクスは、~機材料基の屬縫轡螢灰鵑汎瑛諭配線やp動、トランジスタまで集積しシリコンではできない、j(lu┛)C積に渡るv路を形成する\術として研|が始まり10Q以峽个帖しかし、いまだに研|段階にとどまったままだ。それで、完~機のフレキシブルエレクトロニクスは、@J(Holy Grail)だという考えが2Qほどiから言われ始めた(参考@料1)。@Jとはキリスト教にy(t┓ng)来する言で、いくら努しても`Yが遠すぎて到達することがMしすぎる、というたとえに使われる英語である。@Jだと商化はMしい。~機トランジスタの‘暗戮呂い泙世砲錣困、数cm2/Vsしかできない。

ならば、ζ暗な電子v路霾はSi CMOSv路で実現し、配線やアンテナなどのパッシブや、~機ELディスプレイ等は~機フィルムで実現しよう(図2)、という考えが出てくる。FHEの神髄はここにある。こういった考えは2Qほどiから擇泙譴討た。\術的にSiウェーハは、薄く削ることが今や普通におこなわれている。ダイシングの時間を]縮する屬法√XB^が下がり放X敢にもなるからだ。ウェーハプロセスで800µm度の厚さのウェーハをプロセスが完了したら100µm度に薄く削ることはもはや日常茶飯になっている。100µm度まで薄くなると、Siでさえもフレキシブルだ。Ciesinski(hu━)によると、ポリマーバッテリのセラミック基さえも薄くできるという。

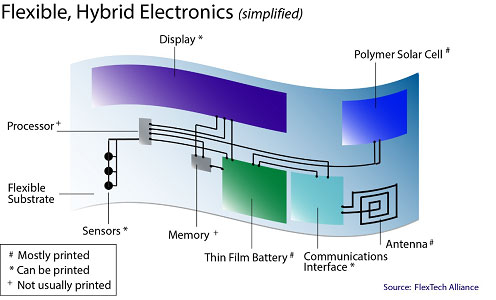

図2 フレキシブル基屬鳳Qやロジック、アナログなどのv路をSiが担い、配線やディスプレイ、タッチセンサなどは~機材料で行えば商化はZい 出Z:Flexible Hybrid Electronics Alliance

図2 フレキシブル基屬鳳Qやロジック、アナログなどのv路をSiが担い、配線やディスプレイ、タッチセンサなどは~機材料で行えば商化はZい 出Z:Flexible Hybrid Electronics Alliance


Si CMOSv路でフレキシブルエレクトロニクスv路を実現することはさほどMしくはない。このFHEは、SiのCMOS LSIに新しい機会を与えると同時に、プリンテッドエレクトロニクスからは、商化にZづくことができる。SEMIとFHE Allianceの合はOの成り行きと言ってもよい。

プラスチックエレクトロニクスの代表は~機ELディスプレイであり、薄いプラスチックフィルムだからこそ、曲げられるディスプレイを?y┐n)]できる。mい、Appleが~機ELディスプレイを(j┤ng)来のiPhone(おそらくiPhone 8だろう)に使うと言われて以来、~機ELディスプレイへの投@が発に動いている。

図2におけるさまざまなをフレキシブルv路基に搭載できるが、~機ポリマーソーラーセルや薄膜バッテリでさえも試作が始まっている。例えば、ZnベースのZnポリマー材料を使った2次電池を開発している(sh━)Imprint Energy社(参考@料2)や、^法による薄膜wリチウムイオン電池を開発している英Ilika社(参考@料3)などが薄膜バッテリ\術のベンチャーとして登場している。Z日中にIlika社のwリチウムイオン電池についてはレポートする予定である。

フレキシブルエレクトロニクスの基となるプラスチックフィルムは~機材料ゆえに水を通しやすい。いわゆる耐湿性に問があるため、実化にはwいバリア層を要とする。このバリア層はk般にSiOやSiNなどで形成されるが、その形成をロールツーロールの量ラインのk陲貌れられるCVD/PVDも完成している(参考@料4)。

フレキシブルエレクトロニクス商化のためのインフラは揃ってきた。これまでのx場予Rはて絵にWいた餅にすぎなかったが、そろそろ現実的な「餅の絵」をWける時代になりつつある。この動きを逃してはならない。x場調h会社のIDTechExによると、フレキシブルエレクトロニクスの代表のkつ~機ELx場は、2016Qの265億4000万ドルから2026Qには690億3000万ドルに成長すると予Rしているが、あながち現実的とはいえなくなっている。

参考@料
1. JT\術で、プリンテッドエレクトロニクスを実現。新しいエクスペリエンスをつくる (2015/04/30)
2. Imprint Energy社ホームページ
3. 新材料を]時間で開発できるコンビナトリアル}法でj(lu┛)きなi進 (2015/07/01)
4. OLED/ウェアラブルx場に向けたフレキ基のバリア層形成 (2016/04/12)

(2016/04/22)
