暗��(gu┤)キーを�收�するIPをeMemoryが提供、IoT時代に不可�L(f┘ng)
半導��チップに暗��(gu┤)キーを�mめ込み、�~単にアクセスできないようにするIPを��湾のeMemoryが開発、日本や欧�Δ離札�ュリティを�_��する企業にアプローチしている。顧客企業を絞り日本、欧�Δ箸修譴召�3〜4社と�Bし合ってきたが、日本企業は相変わらず�官�が��く、欧�Δ慮楜�1社とは共同開発に入ったという。

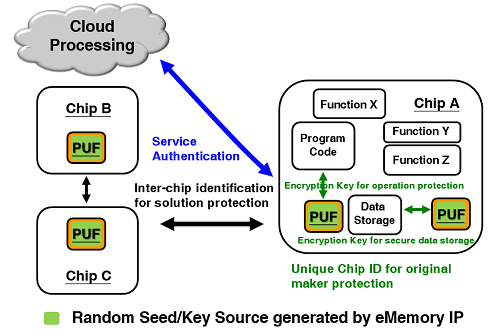

図1 暗��(gu┤)キーを乱数発�昊_(d│)と��容内のプロセスばらつきを�W(w┌ng)��して�收�するeMemoryのIP PUFはPhysical Unclonable Functionの�Sで、�駘�的にクローンできない機�Δ鯀T味する 出�Z：eMemory
半導��チップのセキュリティを�_��する企業は、それほど�Hくないため数社に絞り、顧客が�O分で暗��(gu┤)キーを�收�する�}�\けを行う。eMemoryはあくまでもIPを提供し、顧客のチップに組み込む�мqを行うか、あるいは暗��(gu┤)キーと乱数発�昊_(d│)を集積したチップそのものを提供するか、いずれかのビジネスになる。このIPはアンチフューズ��(sh┫)式の不ｧ発性メモリの�k�|のOTP（One Time Programmable）メモリであり、暗��(gu┤)キーを�收�するのはあくまでも顧客である。
なぜ、暗��(gu┤)キーが��要か。スマートホームをはじめとして、さまざまなデバイスがインターネットにつながる時代になれば、つながった�X��からデータが盗まれる�e険性が高まる。Wi-FiやモバイルネットワークRAN（Radio Access Network）を通じてインターネットと常時つながった�X��ではサイバー��撃されやすい。しかし、IoTデバイスの価格はセキュリティを守るためだけで�屬欧蕕譴覆い燭�、できるだけ低コストでセキュアな環境を作り出したい。この�kつの解が暗��(gu┤)キー�收���のIPだ。
IDとパスワードなどの認証によって、コンピュータに侵入し、欲しいデータを盗むとしても、そのデータに暗��(gu┤)がかけられていれば、すぐには解読できない。解読するためには時間がかかる。IoT時代にはセキュリティを保つことはマストである。
この不ｧ発性メモリIPのNeoFuse IPは暗��(gu┤)キーを半導��チップに�mめ込むために使う�lだが、二つの��(sh┫)法を使う。�kつは乱数発�昊_(d│)�v路を組み込むことで、もう�kつはチップが�eつ��容�J(r┬n)囲内のプロセスばらつきを�W(w┌ng)��する��(sh┫)法だ。この二つの��(sh┫)法を使って暗��(gu┤)キーを作れば、乱数コードが例え解読されても、プロセスばらつきまで解読できない。プロセスばらつきを�W(w┌ng)��する��(sh┫)法は、��常��として動作するチップに32ビット分のメモリに、0か1かの電圧をかけ、わずかなプロセスのばらつきによって0でも1でもなるようにしておく。このためチップによって0になるものも1になるものも出てくる。このため人為的に数�C(j┤)を調�Dできない。
eMemoryの�\術のメリットは、ランダム性が�O��に��まり人為的な要素が入り込まないため、機密性が保たれやすい。しかも、アンチフューズ型でプログラムするため、�a(b┳)度や電圧が�H少ばらついても、書きこんだ情報が反転することはない。浮�^ゲート��(sh┫)式だと、�a(b┳)度や電圧、�堙徹気覆匹留惇xを�pけやすかった。
このIPをチップに集積する場合、すでに0.15µmプロセスから28nmプロセスまで�官�できており、16/14nm FinFETプロセスも開発されてきた。10nmプロセスへの適��検討も始まっている。eMemoryのIP�\術は営業��動で日本を�vっているが、動きがいまだに��いのが気になるとしている。
