TSMCが2nmプロセスを今Q後半に量凮始、1.4nmは2028Q量へ

ファウンドリ世c最j}TSMCの哲家董長(C.C.Wei会長)は、4月17日の2025Q四半期業績説会で「N2」(いわゆる2nm)プロセスを採した先端ロジックチップを今Q(2025Q)後半、「A16」(1.6nm=16Å)を来Q(2026Q)後半に湾域内で量凮始すると発表した(参考@料1)。さらには、盜颪僚j口顧客の咾AI要に}応して、盜颪離▲螢哨聞場(図1)でも2/1.6nm]棟(Fab21 Phase3)でZく建設開始すると発表した。その後、4月29日に、盜饐省のラトニック長官臨席の下で工式が行われ、2030Qまでに攵を開始するという。

TSMCアリゾナ工場 / TSMC

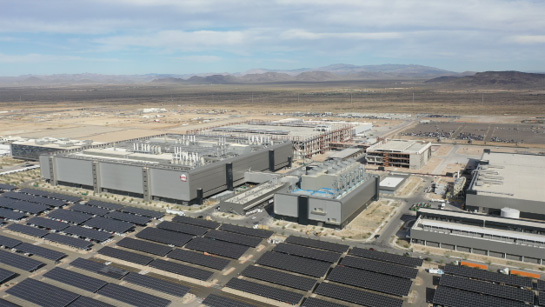

図1 TSMC アリゾナ工場(Fab21):昨Qからk陲芭名が開始されている。 出Z:TSMC


N2、N2P、A16は今Q後半から来Qにかけて順次量凮始
TSMC 会長のC.C. Wei(哲家)は、今後予定されているN2のX況と A16の導⼊について、「エネルギー効率の⾼いコンピューティングに瓦垢覿くなきニーズへの官において業cをリードしており、世c中のほぼてのイノベーターが当社と協⼒(=]委m)している。スマートフォンとHPC(高性Ε灰鵐團紂璽謄ング)アプリケーションの両⽅が牽引し、最初の2Q間における2nmテクノロジの新テープアウト数は、最初の2Q間における3nmと5nmのテープアウト数をvると予[している」と述べた。

同は、N2について、「N3E(N3の2世代版)と⽐較して、同⼀消J電⼒で10〜15%の]度向屐△泙燭脇⼀]度で25〜30%の電⼒向屬函15%以屬離船奪很度向屬鮗存修掘▲痢璽匹寮Δ半嫡J電⼒のメリットをフルに実現している。N2は、N3と同様の⽴ち屬殴廛蹈侫.ぅ襪如⇒縦蠶未2025Q後半の量凮始に向けて順調に進んでいる。M的な機啣柔鐓Sに基づき、N2ファミリの拡張としてN2P(N2の改良版)も導⼊する。N2PはN2に加えてさらなる性Δ半嫡J電⼒のメリットを△┐討り、量は2026Q後半に予定している」と述べた。

C.C.Wei会長は、A16について、「N2Pと⽐較して、同じ消J電⼒でさらに8%〜10%の]度向屐△泙燭脇韻]度で15%〜20%の消J電⼒向屬鮗存修掘△気蕕7% 〜10%のチップ密度向屬鮗存修靴討い襦A16は、複雑な信キ佻と⾼密度な電源供給ネットワークを△┐定のHPCに最適である。量凮始は2026Q後半を予定している」と述べた。

Intelмqのうわさをきっぱりと否定
Wei会長は、盜颪砲ける1000億ドル{加投@に関して、すでに報Oされているように、3つの先端ロジックi工工場、2つの先進パッケージング(後工)工場、1つの研|開発センターの建設に充てることを説した。しかし、うわさされているIntelファウンドリビジネスмqや合弁会社設立に関しては、「いかなる合弁業、\術ライセンス供与、\術‥召眤昭劼閥┻弔靴討い覆ぁ廚判劼戞△Δ錣気鬚っぱりと否定した。

TSMC盜颯▲螢哨Δ3nm]プロセスを採する2工場(Fab 21P2)は、建設がすでに完了し、顧客の要に応えられるよう、量の△鮠いでいると説した。来画より2四半期以崛瓩泙襦2nmとA16プロセスを採する3工場(Fab 21P3)も、画をi倒しして4月に工している。

最先端ロジックプロセス「A14」を突発表、2028Q量凮始
TSMCは、4月23日(盜饂間)、盜颯リフォルニアΕ汽鵐織ララにて、TSMC 2025 North America Technology Symposium (2025Q欟\術シンポジウム)(参考@料2)を開し、次世代の最先端ロジック「プロセス\術14A」を発表した。17日に開されたQ説会(参考@料1)で、Wei会長はA14について何もBさなかったので、シンポジウム参加vにとってはサプライズとなった。


TSMC

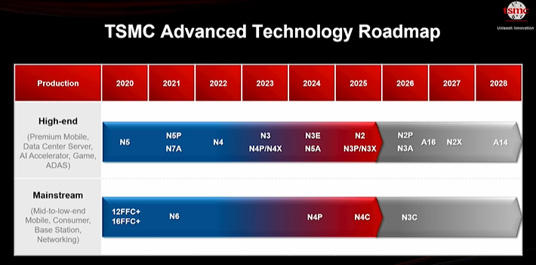

図2 TSMCの最新の微細化プロセス\術ロードマップ 出Z 2025 TSMC North America Technology Symposium 2025Q4月23日)


TSMCの「N2/A14プロセスの後Mプロセスに位づけられる「A14」は、より高]なコンピューティングと優れた電効率を実現することで、AIによる変革を推進するという。また、スマートフォンのオンボードAI機Δ鮓屬気察△茲螢好沺璽箸淵妊丱ぅ垢砲垢襪海箸如△修寮Ω屬盍待されている。A14プロセスの開発は現在順調に進んでおり、歩里泙蠅睛縦蠅vっているという。2028Qに攵を開始する予定だとしている。
今Q後半に量凮始予定のN2プロセスと比較して、A14プロセスは、同k消J電で最j15%の]度向屐△泙燭脇厭k]度で最j30%の消J電削を実現するとともに、ロジック密度を20%以峺屬気擦襪箸いΑTSMCは、ナノシートトランジスタ(Gate-All-Around FET)の設と\術の協調最適化における同社の経xをかし、TSMC NanoFlex スタンダードセルアーキテクチャをNanoFlex Proへと進化させ、性Α電効率、設柔軟性の向屬鮗存修垢襪箸いΑ

TSMC会長兼CEOのCC Weiは、「顧客は常に未来を見据えており、TSMCの\術リーダーシップとR越した]は、AIの未来をi進させるための顧客のイノベーションを解き放つ信頼できるロードマップを提供する」と述べている。

参考@料
1. K、「TSMCは2025Qも好調がe、通Q業績はドルベースでiQ比20%半ばのPびを予R」、マイナビニュースTECH+、(2025/04/21)
2. TSMC 2025 Symposium Highlights(動画)

Hattori Consulting International/国際\術ジャーナリスト K
