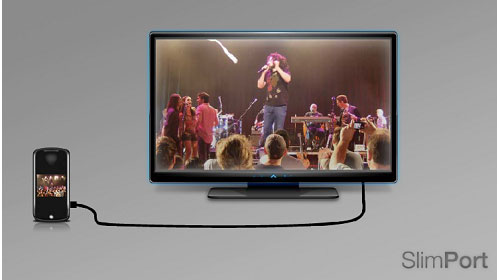

図1　最高10GbpsのDisplayPortチップでスマホの4K2K映�気鮟j画�Cで��聴を可�Δ法―儘Z：Analogix Semiconductor

DisplayPortは�j画�Cのディスプレイにデータを送信するための��格である。�j画�C、例えば4K2Kだと、838万8608画素（4096×2048）×3（RGB）＝2516万5824（24M）基本画素分の色に、�QRGBで8ビット（2の8乗個＝256段階の電圧レベル）分の階調を加えたデータをディスプレイへ送らなければならない。これは1フレーム当たり6Gビットに相当する。もちろん画�気修里發里魯侫譟璽犂屐Ε侫譟璽狷發念欺未鬚�けているため、この数�Cがそのままデータレートに反映されるわけではない。それでも、��高�]のデータ転送が求められる。DisplayPortは、��来の高�]インターフェースであるHDMIに��わる、最�j10.8Gbpsの20ピン��高�]デジタルインターフェース��格である。

Analogixが狙う�x場は、スマートフォンやタブレットから�j画�Cテレビやモニター、プロジェクタなどへ映�気鯀�るためのアクセサリである。この�x場ではスマホ端子のように少ないピンでも使えるようなDisplayPortフォーマットに変換し、さらにテレビ��のHDMIやRGB、モニター��のVGAなどに変換するチップが求められる。同社はスマホ��のDisplayPort��格をSlimPortと�}んでいる。これにより、スマホに蓄えられたビデオ映�気筌謄譽喨�送をリビングルームの�j画�Cで楽しむことができる。

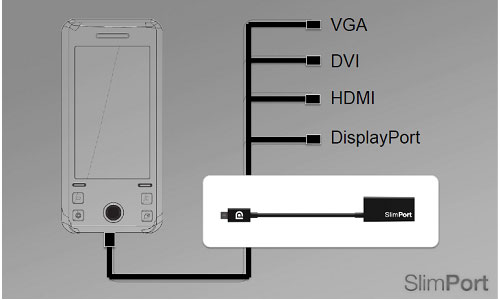

図2　スマホからテレビ、パソコンなどに映�気鮃��]転送するSlimPort　出�Z：Analogix Semiconductor

同社のアクセサリ（変換ケーブル）を使えば、BluRayやハードディスクレコーダなどの専��機はもはや��須ではなくなる。ビデオ映�気呂垢戮謄好泪曚�ら変換ケーブルでテレビに映すことができるからだ。ビデオ映�気魯好泪曚縫瀬Ε鵐蹇璽匹靴討�けばよいことになる。いつまでも専��のレコーダにこだわっていると時代に�Dり残されてしまう恐れがある。

なぜ、スマホにSlimPortが��要なのか。��来のHDMIだとスマホに�Y�����△気譴�USBコネクタに加えてHDMI専��コネクタを�⊂�しなければならないからだ。SlimPortは�Y��的なマイクロUSBコネクタをそのままDisplayPortとして使おうという��格だ。専��コネクタを�{加する��要がない。ただし、マイクロUSBは5ピンが基本。DisplayPortの2レーンを使う場合は6ピンが��要になる。このため、高�]データレートを��要としない2本のピン（AUXチャネルとホットプラグ検出ピン）をまとめて1本（マルチプレックス）とし、高�]転送で送信専��のピンを4本(2レーン分)と�U御信�ｸ―价�の低�]双�妓���の1本の5ピンで済ませるようにした。

同社マーケティング担当バイスプレジデントのAndre Bouwer��によれば、SlimPortを採��するスマホやタブレットは今�Qのクリスマスシーズンに登場するだろうという。またアクセサリ群は�O社ブランドで販売し、�盜颪伐��Δ�11月に入り発売された。

DisplayPortインターフェースには��来性もある。インテルが提唱するThunderbolt(参考�@料1)につながるからだ。ThunderboltはDisplayPortとPCI Express��格を1本の線でマルチプレックスして伝送する��格である。これからの�\術であり、DisplayPortから�々圓靴笋垢ぁ�Bouwer��はThunderbolt��格に使える半導��チップを開発中だとしている。

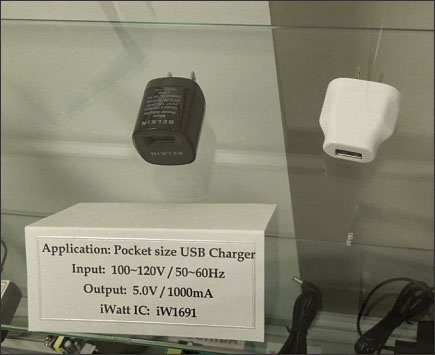

図3　iWatt社に�t��されている小型電源　左はiPhone��、��はプラグ�jサイズの電源

もう1社であるiWatt（アイワットと発音）社の����チップは見慣れないだろうが、それを使った2cm×2cm×1.7cmの小型充電�_(電源)はiPhoneユーザにはおなじみだろう(図3)。同社は、デジタル�U御のAC-DC変換パワーマネジメントチップを開発するファブレスメーカーだ。1999�Qに創立され、2005�Qに最初のAC-DCコンバータICをサンプル出荷した。以来、今�Qまでに����で10億個の����を出荷した。

同社が�}�XけるのはAC-DCコンバータに加え、LED照���U御IC、�]晶テレビのLEDバックライト�U御ICの3分野。こういった�x場に向け、デジタル�U御�擬阿鮖箸い覆�ら外��け����（BOM）コストを��らす。

��来、デジタル電源は、SPIやI2Cなどのインターフェースを設けて、デジタル信�､妊泪ぅ灰鵑簪a度センサコントローラから電源電圧を�U御する�擬阿函�電源電圧変動をフィードバックしてデジタルパルスの数で�U御する�擬阿�あった。�i�vの�擬阿蓮�電源電圧の�W定化はアナログ�U御で行い、外�霆侘�端子だけがデジタル�U御である。後�vは、外�陬ぅ鵐拭璽侫А璽垢�もちろんデジタルだが、内���U御の仕組みまでデジタル�擬阿任△襦�デジタル信�､播徹��S形を�W定化するために電圧変動をパルス幅変調�擬阿��U御する。そのパルス幅を変えるために、ずっと幅の狭い基��パルスを発�擇気察△修凌瑤妊僖襯紘�を�U御していた。��来、後�vのデジタル電源では、DSPを�W��していたためコストを下げられず、�k�陲諒�野にとどまっていた。

iWattのチップは、DSPを使っていないためチップ�C積を小さくでき、その�T果コストを下げることができた。しかも電源��トランスの2次�笋�らフィードバックするのではなく、1次�笋諒册阿��瓦靴突襲Rアルゴリズムを使ってデジタル�U御する�擬阿世箸いΑ�そのアルゴリズムを�O社開発することで、変動を抑えしかも外��け����を��らすことができた。このアルゴリズムIPこそがノウハウとなる。

これまでの����と比べて、待機電��が半分以下という省電��タイプの電源ICを2機�|（8ピンのSOICパッケージ）このほど開発した。新����のiW1761は最�j12W出��ながら、待機時消�J電��は10mW未満と小さい。iW1762は最�j24W出��で待機時20mW未満といずれも小さく、��来の待機時消�J電��の半分以下となっている。しかも共に1000個�P入する場合の単価は0.34ドルと�Wい。これら2機�|ともスマホとタブレット��の電源応��を狙っている。
