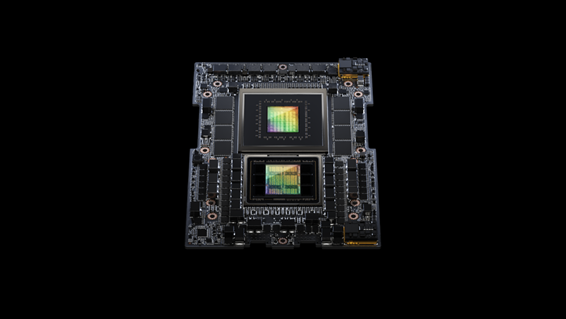

図1　NvidiaのCPUとGPUを集積したGH200　出�Z：Nvidia

Grace Hopperだけではなく、AMDのMI300シリーズで最初にCES 2023で発表したMI300AもCPU+GPUのAIチップであった。AMDは�收�AI向けのAIチップ構成をこの頃からしっかりと考えていた�Iがある。5月23日には電��効率の良いスパコンTop500に載っている�岼�10社の内7社がAMDのEPYC CPUとInstinct MI250 AIアクセラレータを使っていると発表した。AMDがスーパーコンピュータやこれからのHPC（High Performance Computing）、AIスーパンコンピュータなどにCPU+GPUのセットを使っていく構えを見せている。

8月にAMDが Instinct MI300Xを発表したときはGPUを�jきくしたAIアクセラレータのチップだったが、6月13日には��4世代のEPYCというCPUを発表しており、AIシステムにはCPU+GPUのセットが�擇�てくると述べている。またMI300は、チップレットを����してパッケージングした最初のGPU����であり、AMDは先端パッケージ�\術を推し進めていく。

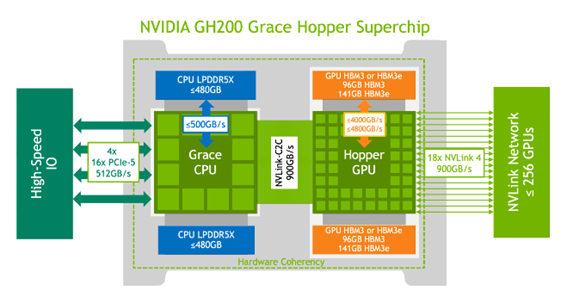

GH200は、図2に��されるように、左�笋�CPUと���笋�GPUをうまく使い分けることによって、効率よく演�Qできるようにしている。

図2　GH200の内�陬屮蹈奪�図　出�Z：Nvidia Grace Hopper Superchip Architectureホワイトペーパー

�屬凌泙任�、CPUのメモリとしてLPDDR5Xを、GPUにはHBM3Eを使う。CPUとGPUを900GB/sという��高�]のNVLinkでつなぎ、外�陲�GPUともNVLinkで接��し拡張性を確保する。

NvidiaはCPUとして独�O仕様のGraceを使う効果を、x86 CPUとの比較で説��している。CPUメモリのバンド幅は、x86�Uの150GB/sに�瓦靴�3倍以�屬�500GB/sとなり、CPUとGPU間のやり�Dり��のデータ幅はx86�Uの128GB/sに�瓦靴�NVLink-C2Cを使い900GB/s、と独�O仕様のCPUでバンド幅を広げることができた。さらに他のGH200とも接��してシステムを拡張する場合もNVLinkを使って接��する。

さらにメモリをCPUとGPUで共�~できるように工夫している。そのために�駘�メモリに直接つなぐのではなく、メモリの変換テーブルを作り、ここを介して記憶させる�駘�メモリ（HBMやLPDDR5x）ページに飛ぶようにした。CPUとGPUは完��に同じメモリセルにアクセスできる。

AIの演�Q処理にGPUだけではなくCPUも�W��するには�lがある。この場合CPUは�U御だけではなく演�Q機�Δ硼Lかせないため、最�j128ビットまで拡張できるハイエンドのArm CPUコアであるArm Neoverse V2 CPUコアを72個使っている。

�k般には、GPUには�j量の積和演�Q�_とメモリが集積されており、演�Qだけに専念するGPUで行�`演�Qを行うことが�Hい。��に積和演�Q�_を�j量に集積しているGPUは、密な行�`演�Qには適している。

しかし、��の演�Qではレイテンシに時間がかかりすぎGPUは適さない。ニューラルネットワークでは、�_みやデータ×0=0の���Qが実に�Hい。これをGPUで行�`���Qすることは�T果がゼロという無�Gを���Qすることになる。無�Gな���Qをしなくて済むように��の行�`演�QではCPUで�官�する。これから時間のかかる�收�AIの学�{には、無�Gなく処理時間を�]くするために、CPUとGPUをセットで使うことが�Lかせなくなるだろう。

参考�@料
1. "NVIDIA Grace CPU Superchip Whitepaper", Nvidia Whitepaper
