このICはバッテリの充電�X況、劣化�X況などを把�曚垢襯丱奪謄螢皀縫拭爾任△襦�Liイオンセルを4個直�`接��して14Vのバッテリシステムを構成する場合、�Qバッテリの�X況をCANあるいはLINでメータや他のECUに伝える。FreescaleはIBS（Intelligent Battery Sensor）と�}んでおり、今後、�Q平均成長率25%で�Pびていくという予�[がある(図2)。

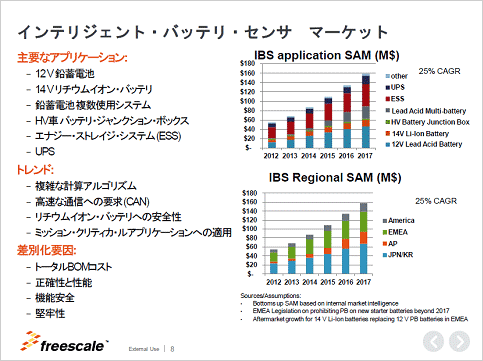

図2　インテリジェントバッテリセンサ�x場　出�Z：Freescale Semiconductor

バッテリの�X況をできるだけ��確にとらえるため、このICでは4つのセルの�Q電圧と、バッテリに流れるトータルの電流、そして�a度を�R定し、そのデータを出��する(図3)。この新����MM9Z1638には、16ビットのΔΣ型A-Dコンバータを3個とLINのPHY層、16ビットマイコンのS12Z、CANコントローラを内�鼎靴討い襦�

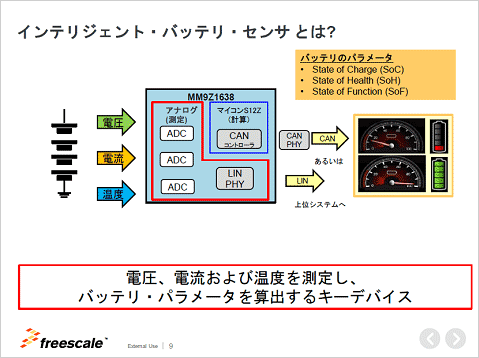

図3　インテリジェントバッテリセンサの仕組み　出�Z：Freescale Semiconductor

電圧と電流、�a度という3つのパラメータを独立に�R定するため、3個の16ビットA-Dコンバータを集積させている。BiCMOSプロセスを使いA-DコンバータとLIN PHY層�v路の耐圧は52Vと高い。CANのPHY層は外��けにした(図4)。これはコストを下げるためだとしている。このICでは1点の�a度しか�R定できないが、その理�yは、ハイブリッド�Zのような�jきなバッテリシステムでもバッテリパックに1個の�a度センサしか�R定に��いないことに基づいているとしている。

図4　CANバスに出��する場合にはPHYチップを外��けする��要がある　出�Z：Freescale Semiconductor

ただし、このICは2チップ構成で、図3の�靴は箸念呂鵑瀬▲淵蹈哀船奪廚函��Eい枠で囲んだマイコンのデジタルチップを内�鼎靴討い襦�デジタルからのクロックノイズをアナログチップが影�xを�pけにくくするためだ。このようにして集積化したため、BOMコストが下がり�C積が小さくなったという。わずか7mm角のQFNパッケージに封�Vされている。

マイコンは、I/Oデータバスが16ビットだが、内�陲離如璽織丱垢�ALUのデータ幅などは32ビット構成である。アドレス空間は16Mバイト(24ビット)である。加えて、32ビット×32ビットの乗�Q�_やレベルシフタ、MAC、FPUを集積しており、32ビットを基本としている。またメモリは8KバイトRAMや96K/128Kバイトのフラッシュメモリも内�鼎靴討い襦�

Freescaleは開発期間を�]縮し、ユーザーがプログラムするための開発ツールも���Tしている。ハードウエアのリファレンスデザインも���Tした。LIN/CANインタフェース��き12V�l蓄電池��、LIN/CANインタフェース��き14V/4セルのLiイオンバッテリ��のボードがある。
