SiCパワーモジュール、MOSFETの化相次ぐ

SiCのパワーモジュールが相次いでx場に出てきた。菱電機が8月からサンプル出荷を開始、ロームは3月にSiCパワーMOSFETを2個組にしたモジュールをx場に出している。サンケン電気もSiCやGaNのパワートランジス開発にDり組みショットキダイオード(SBD)を13Q後半には攵する予定だ。パワーモジュールはSiC MOSFETやSiCショットキバリヤダイオードなどをハイブリッドICのように集積したもの。

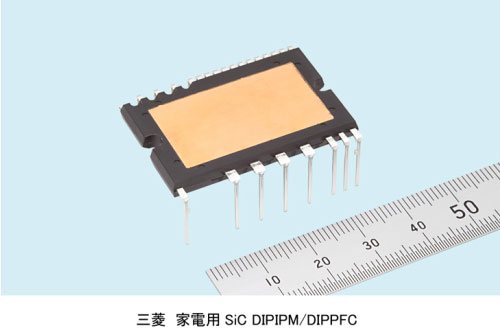

図1 DIPタイプのSiCパワーMOSFET+SBDモジュール

図1 DIPタイプのSiCパワーMOSFET+SBDモジュール


SiCはSiよりも低B^で、耐X性が高い、ワイドバンドギャップの半導材料。材料O身の絶縁破s耐圧がSiの10倍も高いため、高B^にしなくても科な耐圧がuられる。このためMOSFETは、Siより低いオンB^で高い耐圧を実現できる。Siでは、耐圧を屬欧覆らオンB^を下げるため、電流を運ぶキャリヤとして電子と孔の2|類を使うバイポーラ構]を採っている。これがIGBT(Integrated Gate Bipolar Transistor)だ。しかし、IGBTはオンXからオフXにスイッチングする時には少数キャリヤの蓄積時間が余分に残ってしまうため、高]動作ができない、というcき所がある。

MOSFETには少数キャリヤの蓄積効果がないため高]動作が可Δ。SiCのMOSFETは低オンB^・高耐圧・高]と拍子そろっている。SiCパワーMOSFETは、3相モータや3相交流をU御するのに使われるが、j電流・高耐圧のj電を高]でスイッチングすると、充放電に要なコイルやコンデンサを小型にできるというメリットがある。

菱電機が発表したSiCパワーMOSFETモジュールは、家電モータU御と噞のがあり、まずは家電のPFC(率改v路)内鼎DIPタイプの(図1)を8月にサンプル出荷する。これは600V耐圧で20ArmsをU御する。最j50kHzでスイッチングできる。PFCv路では、2相のインターリーブ擬阿鮖箸、180度位相をずらしリップルを]ち消し合うことで、高調Sの少ないW定化電圧を発擇気擦襦このDIPタイプのモジュールにはSiC MOSFETとSBDをそれぞれ2個ずつ2組集積している。スイッチング時と直流時の失を合わせた電失は45%低できるとしている。スイッチングトランジスタを来のSi IGBTにしてSiCのSBDと組み合わせたハイブリッドタイプでも失は12%改できるという。

さらに2013Q1月にサンプル出荷を予定している噞のモジュールSiC-IPM(1200V、75A)ではさらに失が低する。SiC MOSFET+SBDでは70%低され、SBDだけのSiCでも25%低される。このモジュールには電流センス機γトランジスタ、~動v路、保護v路も内鼎靴討り、3相交流を~動するためにSiC MOSFET+SBDを6組集積している。

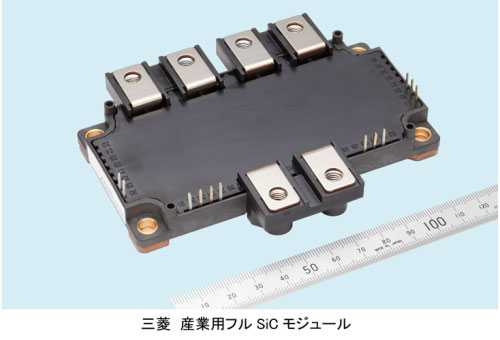

最もjきな電流をスイッチングするためのパワーモジュールは1200V/800AのフルSiCモジュール(図2)で、MOSFET+SBDを4組集積している。これも電失は70%改されるという。


図2 1200V/800AのフルSiCモジュール 出Z:菱電機

図2 1200V/800AのフルSiCモジュール 出Z:菱電機


菱電機は電Zのv撻屮譟璽のスイッチングデバイス(1700V/1200A)をTしている。これはSiのIGBTとSiCのSBDを搭載したパワーモジュールだが、東Bの地下鉄銀座線の新型Z両に使われているという。端子をネジでVめるだけの構]にしており、Xと電気B^を共に下げやすい。

SiC MOSFETを量しているメーカーはまだ少ないが、菱電機は、パワートランジスタの量の定Iを月1000個以屬世箸靴討い。この定Iによると、SiCパワーモジュールの量は2015Qくらいだろうとしている。

ロームは3端子モジュールを化
ロームは3月にパワーモジュール(図3a)のサンプル出荷を発表したのにき、6月にはTO-247モールドパッケージに封VしたSiC MOSFETとSBDの3端子デバイス(図3b)を発表している。6月からサンプル出荷し7月から量とプレスリリース(参考@料1)に述べられている。量の定Iを7月に東Bビッグサイトで開かれたテクノフロンティア会場のtブースでたずねたが、数量についての情報は答えられないとのことだった。

ロームは1200V/35Aのこの3端子デバイスSCH2080KEに加え、SBDを内鼎靴覆SiC MOSFET、SCT2080KEも発表している。もともとMOSFETには基pnダイオードが△けられているが、pn接合のため高]動作はできない。高]動作させるではSBD内鼎を使う。SBDはH数キャリヤのみのダイオードなので、少数キャリヤの蓄積時間がなくスイッチング動作が]い。テクノフロンティアでは、このトランジスタをWして1200V、100Aのモジュールを作りスイッチング動作の確認を発表した。スイッチング周S数5kHzで失を45%削、20kHzだと63%も削できている。

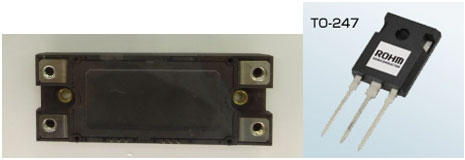

図3 SiCパワーモジュール(a)と、MOSFET+SBDの3端子SiCデバイス(b)

図3 SiCパワーモジュール(a)と、MOSFET+SBDの3端子SiCデバイス(b)


現在は、サーバの電源やソーラーパネルのパワーコンディショナ、電気O動Z充電_などへの応を考えているが、今後はもっと電流容量を\やし電気O動Zの~動や電Zの~動への応に向けたデバイス作りを狙うとしている。

ロームはSiCT晶メーカーのドイツSiCrystal社を2009QにA収、子会社化した。T晶からトランジスタ攵までを}Xけている。化したSiC MOSFETはてプレーナ型のだが、研|開発ではよりオンB^の低いトレンチMOSを発表している。

パワーエレクトロニクスのサンケン電気もSiCデバイスとして、1200V、10A/20A/30Aの厚さ100μmの薄型MOSFETを開発している。は未定だが、600V、10AのSBDは13Q後半から4インチウェーハで量凮始すると述べている。

参考@料
1. 世cで初めてSiC-SBDとSiC-MOSFETを1パッケージ化し、量凮始 (2012/06/14)

(2012/08/03)
