未来の携帯機�_を映し出す半導��がカギとなる、ファブレス成功への�O
1〜2�Q後のデジタルカメラやビデオカメラはどのような機�Δ魴eつようになるか。半導��チップから未来を�Wけるようになる。CEATECは消�J�v向けの�c�效�電子機�_の�t��が�Hく、これを最先端と思っていたら�jきな間違い。半導��チップを見ているとさらにその先の電子機�_が見えてくる。Ambarella社のチップがそれを教えてくれる。

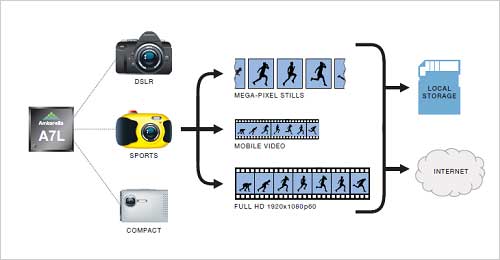

図1 画��&映�欺萢�チップA7Lの主な応��
元々、画��、映�欺萢�の専門企業のC-CubeやインテルでVLSI設��を�}�Xけてきた経営陣が設立したアンバレラ（Ambarella）社は、このほど新しいチップA7LとiOneを使った応��シーンをデモンストレーションした。A7Lは、デジタルカメラにも1080pのフルHDビデオで60フレーム/秒、あるいはJPEG処理を150Mpixels/秒の高�]撮影ができる�屬�、画�汽離ぅ困鰒�らしている。例えば画�汽離ぅ困脇��OのアルゴリズムMCTF（motion compensated temporal filtering）�\術によって��らし、60pの��来の映�気茲蠅�30pで�^した今�vのチップによる画�気��気�ノイズ(ちらつき)は小さいことをデモした。加えて、画�気���るく映すこともでき、�^真フィルムの��るさを表すISOで表すと�^真1��当たり1600、3200、6400という高感度画�気�可�Δ�。
昨�QのCEATEC時期に発表したA7(参考�@料1)もほぼ同等の性�Δ鰓uているが、DDR DRAMに画�気鬚笋蠧Dりするのに32ビット出��を使っていたために、16ビット並�`出��のDDR DRAMが2個��要だった。今�vは16ビット並�`ですむようにしたためDRAMは1個ですみ、BOMコストを�Wくできるというメリットがある。A7が45nmプロセスで作られているのに�瓦靴�、A7Lは32nmで設��されているため、高集積でクロック周�S数はA7の528MHzから600MHzへと性�Δ��屬�っている。ただし、A7を使ったカメラが�x場に出るのは今�Qの�Q��、A7Lのカメラは今から設��に入るため2012�Qになるだろうとしている。
このファブレス半導��メーカーが考えるA7とA7Lとの使い分けは、A7Lの�気�高集積であり微細なプロセスを使っているのにもかかわらず、低価格の�x場を狙っていることだ。デジカメメーカーにとって、DRAMをはじめとする外��け����コスト（BOM）が�Wくなるため、A7Lは�j量�攵�によってコンパクトカメラから1眼レフまで幅広くカバーできると見ている。A7Lの�C白い応��として、中国やインドなど乱暴な運転をするクルマの�Hい国には��故の原因を��らかにするためクルマにカメラを設��するシーンを考えている。��に保険会社と�O動�Zメーカーに�Bを�eっていきたいとしている。
もう�kつのiOneチップは、コネクティビティ機�Δ鮗{加、すなわちWi-Fiによって撮影した画�気箟��気鬟�メラから�t、インターネットを通じてクラウドや�O分のコンピュータに送ったり、あるいはYouTubeに直接�屬欧燭蠅垢襪海箸�できる。しかもタッチスクリーンをサポートし、コネクティブティを�Y�����△靴討い襯▲鵐疋蹈ぅ匹離廛薀奪肇侫�ームを集積している。コネクティビティ機�Δ里覆�A7/A7LはμITRONをOSとしているが、iOneはアンドロイドとμITRONの二つのOSをサポートしている。インターネット機�Δ鬟汽�サク使えるようにするため、ウェブ処理にARMのデュアルコアCortex-A9を集積している。
iOneを単なるデジカメやビデオカメラに搭載するのではなく、スマートフォンに搭載するとスマホの新しい使い�気魍擇靴爐海箸�できる。iOneチップは1月のCESで発表し、現在サンプル出荷中である。
アンバレラはここ数�Q���]に�Pびてきた企業であり、同社のチップは�盜颪諒�送局のカメラやエンコーダに使われているという。また、ヘルメットのカメラに��けてダイビングやスキーなどのシーンで使うGoPro機�_に使われている。�盜颪任�GoPro機�_にはもっとも数�Hく同社のチップが使われているという。
コネクティビティの応��の次には、セキュリティ監����のIPカメラとしての応��を考えている。実は�盜颪任呂海離機璽戰ぅ薀鵐甲���が成長�x場と見ており、コネクティビティ機�Δ�さらに�啣修気譴襪燭瓠�OSにはLinuxを使う����が�\えると見ている。サーベイランス�x場は、現在の低解�掬戮離�メラから高解�掬戮離�メラによって監��機�Δ鮖\�咾垢詁阿�がある。セキュリティの�啣修����M防�Vの�菘世�ら、世�c的な��向といえる。

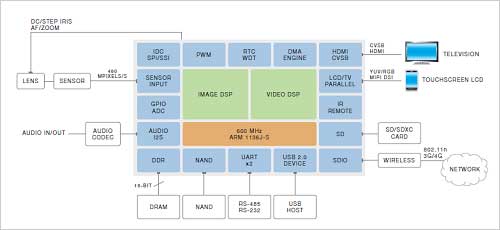

図2 基本�v路はプラットフォームとして拡張性を�eたせている
同社のこのチップの基本構成(図2)は昨�Q、レポートした(参考�@料)ものとほとんど変わらない。画��DSPコアとビデオDSPコアは単純な1個ずつで�Wかれているが、ノイズキャンセラ機�Δ�DSPで実現しているため、DSPは1個ではなくしかも専���v路も集積したコアになっているとしている。ノイズキャンセラのアルゴリズムをはじめとする美しい画�気箟��気鮗存修垢襪燭瓩離▲襯乾螢坤爐海�、差別化�\術である。このため同社の社�^400�@の内、150�@がソフトウエアエンジニアだという。

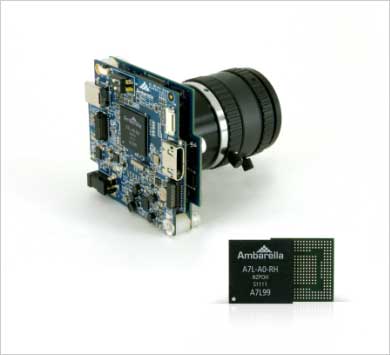

図3 開発キット
ユーザーがこのチップを�~単にカスタマイズするための開発キットをカメラモジュールの形で���Tしている(図3)。
参考�@料
1. ��業からわずか6�Q間で8���|を立て��けに出荷する�櫂戰鵐船磧�Ambarella社 (2010/10/19)
