サイプレス、16/32ビットのPSoCマイコンを開発、やや高機�Δ蔽���に�官�
�櫂汽ぅ廛譽好札潺灰鵐瀬�タ（Cypress Semiconductor）社は、プログラマブルなアナログ�v路とデジタル�v路を集積した8ビットのマイコン、すなわちマイクロコントローラである、pSoCの�岼免�16ビットおよび32ビットのpSoCマイコンの����アーキテクチャを発表した。チップと同時に開発ツールも発売する。
これまでの8ビットマイコンpSoCは、�~単なプログラム可�Δ��U御�v路として幅広く使われてきた。��に、プログラム可�Δ淵▲淵蹈阿肇妊献織��v路を集積したマイコンはこれしかない。個別のアナログ����やマイコン、パワーマネジメント�v路などを別々にプリント基��に搭載していた��来のボードと比べ、1チップに集積しているため電子�v路�霾�を小さくできるというメリットに加え、プログラム可�Δ任△襪燭瓮侫�ールドでもプログラムを�T��できるという�W点もある。さらに�H数のセンサーからのノイズの�Hい信�､鯑Dり扱うことのできるインターフェースも�咾澆任△襦�
サイプレスのPSoCプラットフォームVPのGahan Richardson��
��電容量型タッチパネルのコントローラをはじめ、�}振れ防�V�v路のコントローラ、ゲーム機など発売以来6�Q��で����5億個をサイプレスは出荷してきた。性�ε�には4MIPSの���Q�ξ�を�eち、価格は量�巤で�P入数や使��によって�jきな幅はあるが、1ドル弱から10ドル弱と比較的�W価な����に使われてきた。8ビットマイコン�x場では2003〜2004�Qころはランキングの41位だったが、2005〜2006�Qに15位に浮�屐�2007〜2008�Qには11位まで�屬�ってきた。
しかし、もう少しだけ機�Δ鮖\やしたい場合には8ビットでは�ξ�不�Bになる。例えば、「タッチスクリーン操作しながらボタンも�k緒に動かしたいような、ちょっとした����にも�官�したいと考え、16ビット/32ビットアーキテクチャを採��することにした」と同社pSoCプラットフォーム�靆腑丱ぅ好廛譽献妊鵐箸�Gahan Richardson��は言う。アナログの�@度とシステム性�Δ��屬欧襪燭�、アドレッシングを8ビットだけではなく、16ビットおよび32ビットに今�v拡張した。
これまでのpSoCである、pSoC1に使っているプロセッサ8051コアを使いながらバス幅を広げるなど、���Q�ξ�を8倍�咾�33MIPSに�屬欧�pSoC3、プロセッサコアに英ARMのCortex-M3を��いるpSoC5の2シリーズを今�vリリースした。pSoC3はサンプル出荷を始めたばかりで、pSoC5はごく少量のサンプルを配布するのが今�Qの��4四半期で、�k般ユーザーにもサンプル出荷するのが2010�Qの��1四半期を予定している。半導��チップのサンプル出荷に合わせ、開発ツールも発売する。
今�vの2����シリーズはアナログの入��オフセットを小さくできる�\術（詳細は��らかにしない）を導入しており、最�j20ビットの分解�Δ泙�A-D変換できる。機�Α∪��Δ鮓��屬気擦燭世韻任呂覆�、消�J電��の低��化も図っている。pSoC3での消�J電流はスリープモードで1μA以下、休�Vモードでは200nAと極めて小さい。しかも電源電圧は、�陵枦澱咾隆靄�1セルでも動作できるように最小0.5Vで動く。
消�J電��を下げるためにはゲートしきい電圧を�jきくする��要があるが、そうすると0.5Vのような低い電圧では動作しない。このため、�陵枦澱喀侘�電圧0.5Vを��圧する�v路と通常のパワーマネジメント�v路を内�鼎靴拭�このようにして低消�J電��と低電圧を両立させた。

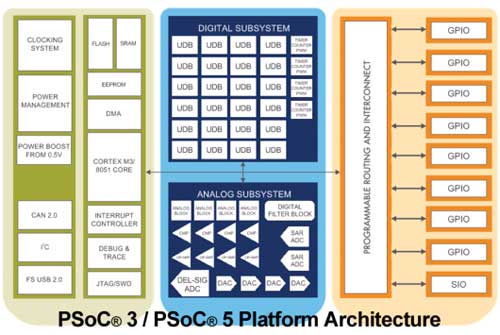

内�陲離◆璽�テクチャはアナログの基本�v路は、オペアンプやコンパレータ、����A-Dコンバータ、D-Aコンバータをはじめ、さまざまなアナログブロックがある。専��ブロック�v路とコンフィギュアラブルなブロック�v路を�eつ。例えば����A-Dコンバータでは、サンプルアンドホールド(S&H)�v路も内�鼎靴討い襪�、この�v路はスイッチトキャパシタ�v路でコンフィギュアラブルにS&H�v路を設定する。
デジタルブロックは、小さな8ビットALUをUDB(単位デジタルブロック)として�H数個並べ、ステータスやコントロールレジスタを設定する。またタイマーやカウンタ、PWMなどの�v路も集積している。����シリーズは、16個から20個、24個のUDBを�eつグループと、アナログ�霾�で20ビットと12ビットの����A-Dコンバータ、12ビットの�d次比較A-Dコンバータなどの数やそれらの組み合わせのグループによって成り立っている。
コントローラブロックには、24チャンネル分のDMAを搭載しているためCPUの負荷を軽��している。8051コアは動作周�S数67MHz、性�Δ�33MIPSであり、Cortex-M3は80MHz動作で100DMIPSの性�Δ魴eつ。

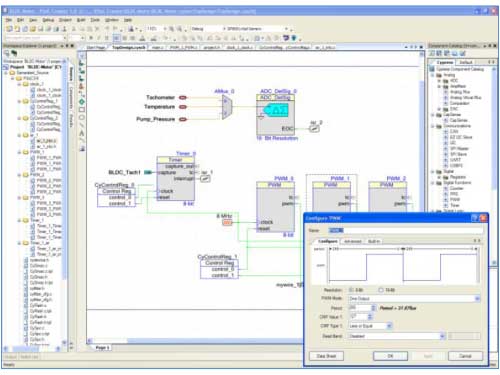

PSoC Creatorのスケマティック入��画�C
ユーザーは、開発ツールであるPSoC Creatorを使い、構成したい�v路を���Iする。これまでのPSoC Designer開発ツールでは、ライブラリから���Iした�v路ブロックを配��する場所を指定しなければならなかった。このため�v路構成に�U約があった。今�vのPSoC Creatorは�v路の�jきさは気にせず設��できるというメリットがある。配線形成やI/Oピン配��もPSoC Creatorを使って設��する。
さらにハードウエアだけではなくソフトウエアも同時に開発できるようになっている。この開発ツールはまだPSoC3��しか入�}できないが、今2�|類の開発キットが入�}可�Δ任△�、それぞれ廉価版のPSoC FirstTouchスターターキット（49ドル）と、フレキシブルなPSoC開発キット（249ドル）である。PSoC5向けのチップが提供できるようなころにPSoC5��の開発ツールが入�}可�Δ覆覆觚�込みだ。
