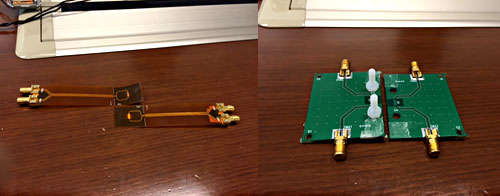

図1　クロストークを�W��した電磁�c�T合コネクタ　左はフレキシブル�v路基��を�_ね、��はプラスチックのネジで�w定する。�T合伝送路は4mm長

その�K�vを積極的に����して、無線�T合を実現しよう、と考えたのが��田教�bだ。クロストークを�W��するために伝送線路を�W��、それをTLC（Transmission Line Coupler）と�}んでいる。これまで��田教�bは、キャパシタンス�T合やインダクタンス�T合などを�W��するチップ同士の接��などを研�|してきたが、キャパシタンス�T合は�T合が弱い、インダクタンス�T合は、周�S数に依�Tしてインピーダンスが変わる、磁�c�T合で通信�{�`を�Pばすためにコイルを�jきくすると寄�斃椴未��\え帯域が��少する、など問��が�Hかった。

TLCは、分布定数�v路�屬吠��gする電�cと磁�cの�T合を�W��するもので、線幅を�jきくしても帯域は20GHz��度までなら共鳴吸収はなく広帯域で使える(図2)。また50mm��度の長い伝送線路を接��しても信�､糧深oがない。実際にクロストークを����すると�T外なこともわかった。Gbps以�屬旅��]動作が容易なのである。逆に周�S数が低下すると�T合が弱く、使えない。

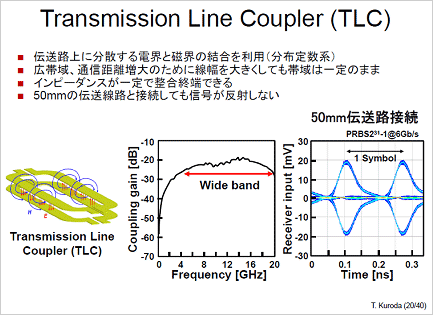

図2　TLCのメリット　出�Z：�葼�I�I�j学　理工学�霤纏匚�学科　��田忠広教�b

これは、ワイヤレスの�{�`を争う�\術ではもちろんない。むしろ接触式コネクタが少し外れたり、��接触�霾�が�擇犬燭蠅靴討發�まわないというコネクタを�[定している。このため、瞬��の恐れのあるシステムへの応��をまず�[定している。クルマやロケットなど絶えず振動にさらされている環境で�h価されているという。

��性インピーダンスを揃えておけば、反�oが少なく、例えばスマートフォンや携帯電�B機に実�△靴討皀離ぅ困留惇xはかえって��きにくい。スマホの�v路基��内�陲砲蓮�3G/4Gなどのモバイル通信、Wi-Fi、Bluetoothなどの送�p信�v路だけではなく、�J渉の元となるデジタルの高�]クロック�v路もある。これらはTLCにとってノイズ源となる。また、機械式の圧���擬阿世叛橙��陲任垢任鉾深oの要素があるため、高�]動作が限られてしまう。

図3　新型の伝送路で長さ4mmの小型化を達成　この���笋侶喪Xが図1の�^真の�T合�霾�である　出�Z：�葼�I�I�j学　理工学�霤纏匚�学科　��田忠広教�b

昨�Qの発表では、二つのポートを�W��し、戻りの信�､鯤��`した構�]だったが、今�vのISSCCでは、戻り信�､盥臉�させたシンプルな構�]になっており(図3)、長さも4mm��度に収まっている。この��度だとスマートフォンにも搭載できる。��にGoogle Araというモジュラー�擬阿僚�来のスマホに搭載するコネクタとして応��できると見ている。Google が提案しているGoogle Araは、子供のおもちゃ「レゴ」(商���@)のように、個人が��要とする機�Δ鬟皀献紂璽襪箸靴銅{加変��できる�擬阿亮＼ぢ絅好泪�(図4)。

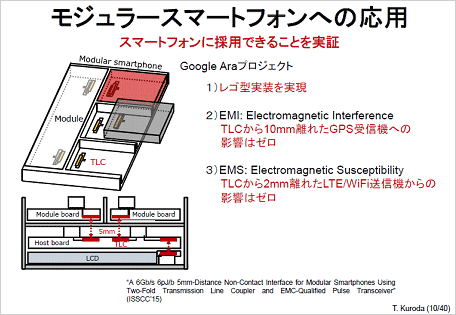

図4　Google Araのコンセプト　出�Z：�葼�I�I�j学　理工学�霤纏匚�学科　��田忠広教�b

もう�kつ�~��な応��として、ﾅ星やロケットなどの情報処理システムを�[定している。ここでは、イメージセンサや合成開口レーダー（SAR）などのセンサ情報をメモリモジュールで記�{し、さらにプロセッサや送信機へと接��する。配線接��のコネクタ数は数��本に�屬襦�これらをモジュールとして接��するコネクタとして��いるという応��だ。ロケット��電子機�_の振動試�xを0.5Gから最�j20Gまでの��(8点)を変えて行った。100Mbpsでデータ伝送した時のビットエラー率は、10の-10乗��度と実��ゼロであった。

��田��は企業�@を��らかにしないものの、この新しい伝送線路コネクタには国内外を含め共同開発しているところもあるという。また、興味を��す企業も�Hいとする。
