UMCと新日本無線、プロセスの共同開発でローノイズアンプを?y┐n)����?/h2>

  2014年1月22日 ｜�噞分析

��湾ファウンドリのUMCと国内アナログに�咾た憩�本無線（NJR）が、ファブレスとファウンドリの関係を��えたコラボレーションを�咾瓩討い�(図1)。共同で����プロセスのプラットフォーム化を進めると同時に、オペアンプ����の消�J電��を下げながらノイズ（1/fとホワイト）を抑えるプロセスを開発した。

図1　UMCと新日本無線との共同会見　中央はUMC グループジャパンの代表�D締役社長、張�n�E��、��は新日本無線�D締役執行役�^の��田隆����

NJRは、1999�QころからUMCをファウンドリとして�W(w┌ng)��してきた。しかし2006�Qころからカスタマイズを含む、より深いコラボレーションという関係を�Tんだ(図2)。ただ、��来は����ごとにカスタマイズするという協��関係であったが、最�Zは����ごとではなく����プラットフォームとして共同開発するようになった。

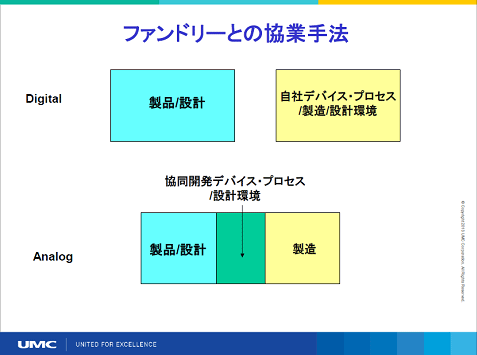

図2　UMCとNJRのコラボにPDK（プロセス開発キット）は不要　デバイス構�]やプロセス、設��環境を共同で開発している　出�Z：UMC/新日本無線

今�vは、アナログCMOSプロセスを�W(w┌ng)��するオペアンプ����NJU77806の共同開発��例を��らかにした。NJRによれば、��来のオペアンプのノイズ��性では、周�S数が1kHzを割るあたりから1/fノイズが顕著に表れたが、UMCのプロセス�\術の改良により、1/fノイズを1/3〜1/4に��(f┫)らすことができた(図3)。1KHz以�屬亮��S数では、�X雑音（ホワイトノイズ）が効いてくるが、これはNJRの�v路設���\術で1/3に落とすことができた。

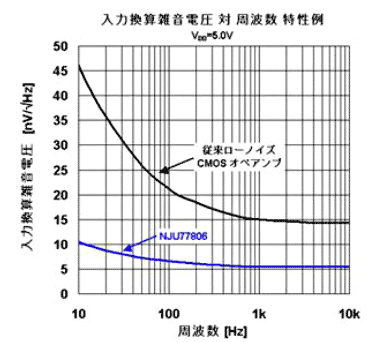

図3　1/fノイズと�X雑音をプロセス、�v路でそれぞれ削��(f┫)　出�Z：UMC/新日本無線

�k般的にはノイズを��(f┫)らすと入��インピーダンスが�屬�りやすくなるため、電磁�Sノイズなどの影�xを�pけやすくなる。コラボレーションによって、最適なプロセス条�Pを求めることができ、今�vのオペアンプ����のリリースにつながった。また、�k般にノイズは電流をたくさん流すことで��(f┫)る��向がある。しかし、この����は消�J電流を抑えることができ、1kHzの周�S数でノイズ電圧5.5nV/√Hzと低く、消�J電流も500µAと低い。

コラボレーションの�T果、複数のプラットフォームができ、50�|類の����を開発できたとNJRは言う。さらにUMCと�k緒に開発中の����は30�Zくにも�屬襪箸靴討い襦�NJRは単なるファウンドリなら、こういったプロセス開発はできないため、このパートナーシップを�j(lu┛)��にしたいと考えている。

このローノイズオペアンプはさまざまなセンサからの出��信��(gu┤)を�\幅するのに最適。今後、�x場拡�j(lu┛)が期待できるIoT（Internet of Things）やワイヤレスセンサネットワークなどのセンサ出���v路に使える。NJRはこれまでもアナログオペアンプやパワーマネジメントICなどを?y┐n)���化してきたが、UMCのレシピを使い、今後の成長分野へ����を�Pばしていけると見ている。両社の関係は独��契約ではないとしている。

(2014/01/22)
