QuellanがRFノイズキャンセラの秘密を��らかに
��(sh━)国の無線ノイズキャンセラチップの開発ベンチャーである、Quellan社はその動作原理についてその詳細をこのほど��らかにした。これまでは無線周�S数（RF）でのノイズキャンセラというべきチップは�T在せず、フーリエ変換などにより信��(gu┤)を��(d┛ng)調することで信��(gu┤)を抽出する��(sh┫)法はあった。しかしDSPなどデジタル信��(gu┤)処理�v路で構成するする��要があり、チップサイズは�j(lu┛)きくならざるを�u(p┴ng)なかった。
このためコストは極めて高くなった。Quellanのノイズキャンセラチップはわずか1mm角��度と小さく、低コストにできるという�W(w┌ng)点がある。キャンセルできる量は15dB〜30dB��度である。
このチップは、携帯電�Bのように音�m�p信だけではなく、GPSやテレビ、Bluetooth、無線LAN、カメラ、�]晶ディスプレイなどを搭載するような機�_(d│)に向く。携帯電�Bの中にこれらの�v路機�Δ�すべて電�Sを発するEMIノイズ源になる。ベースバンドやアプリケーションプロセッサなどデジタル�v路もクロックが電磁�Sの発�攜擦砲覆�。1��の機�_(d│)の中にいろいろな電�Sの発�攜擦��僂里茲Δ堀T在する。設��を間違えるとテレビは映らなくなる恐れもある。
今�v、同社が��らかにしたノイズキャンセルの�}法は次のような考え��(sh┫)に基づく。まず、EMIノイズ源はランダムノイズではないという、これまでの常識を�戮垢茲Δ頁Ъ韻�ら始まる。時間軸で�莟RするRFキャリヤは、周�S数軸で見ると連���Sであるし、クロックは高調�S、ジッターは位相ノイズ、パルス�`のデータは広帯域ノイズ、RFからIFに変換する信��(gu┤)ミキシングはスプリアスなどになる。すべてランダムではなく、��まった?j┤)S形の「ウソの信��(gu┤)」と見なすことができる。

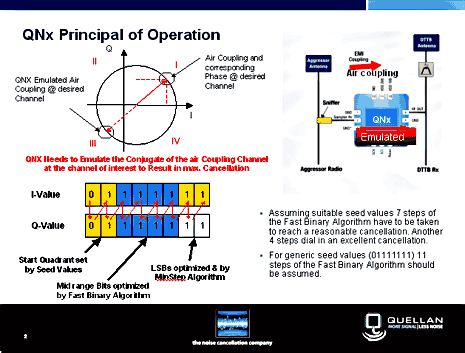

そこで、「ウソの信��(gu┤)」をあえて�Rってその信��(gu┤)の逆位相をエミュレートし、本当の信��(gu┤)から「ウソの信��(gu┤)」を�]ち消しあうことで、本当の信��(gu┤)を�Dり出すというもの。この「ウソの信��(gu┤)」はアンテナのような検出�_(d│)で�Rう。その逆相の「ウソの信��(gu┤)」をエミュレートするため、まず8ビットのA-Dコンバータでその�S形を256点サンプリングする。デジタル化した後、デジタル変調��(sh┫)式のQAM変調のように振幅と位相それぞれにデジタル信��(gu┤)を割り当てる。最初に初期値（seed value）として仮定したバイナリ値を元に、高�]バイナリアルゴリズムと�}ぶ?j┼n)?sh┫)法で複素数が共役となるような（これが逆位相に�Zづく）最適なバイナリ値を求めるように11�v繰り返し、位相をキャンセルできる最�j(lu┛)の値まで�Zづけていく。�T果的に「ウソの信��(gu┤)」を最�j(lu┛)限�]ち消すように繰り返すため、アダプティブ・ノイズキャンセラ�\術と�}んでいる。
9ヶ月�iに発売した同社のQNx100����はチップサイズ1mm角だったが、このほどほぼ同じチップサイズで、LNA（ローノイズアンプ）とDAコンバータを2個搭載したノイズキャンセラチップQNx220を発表した。LNAを1チップに集積しておりパワーゲインが15~18dB高くとれるため、LNAを外��けする��要がない。適��周�S数�J(r┬n)囲は300MHz〜3GHzと広い。180nmのCMOSプロセスという成�^したプロセスで���]するため、コスト的にも無理がない。QNx220の消�J電��は1.8V動作で20mW以下だという。チップは、ベアチップでもウェーハでも出荷できる。もちろん、CSPやQFNパッケージでの納入も可�Δ�、RFモジュールに組み込んで使う����が�i提となる。

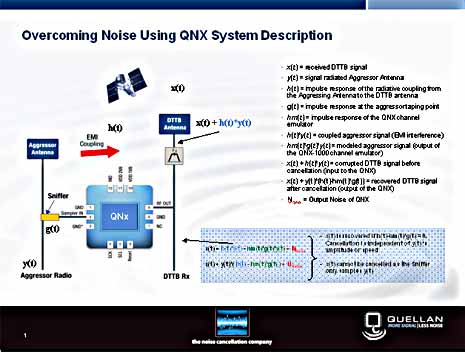

実際にチップを使う場合には、�H数の電磁�Sから出る「ウソの信��(gu┤)」を?y┐n)Rい、欲しい信��(gu┤)（テレビなど）に逆相信��(gu┤)を加えるための�k�|の帰���v路にチップを入れるため、�U入��失は伴う。このため、「ウソの信��(gu┤)」がないところで使う場合にはチップの出��信��(gu┤)をオフにしておく。
見込みのあるベンチャー企業として�h価される��2段階の�@金調達のフェーズに入ったと、Quellan社CEO兼会長のD. Tony Stelliga��(hu━)はいう。出�@企業は��らかにしないが、顧客企業が含まれているとしている。すなわち、単なるファンドだけではなく、顧客もこの�\術を�~望��しているとみなせる。
