Applied、EUVの∨,鯣裳(f┫)させるパターンシェイピングを開発

S長13.5nmのEUV(Extreme Ultra Violet)リソグラフィでもダブルパターニングが導入され始めた。ただし、解掬戮30nmまでしかuられないため、位合わせがMしい。Applied Materialsは、最小のパターン幅をW定に形成するパターンシェイピング\術を導入する「Centura Sculpta」を開発した。これを使えばダブルパターニングと同等な∨,W定に形成できる。

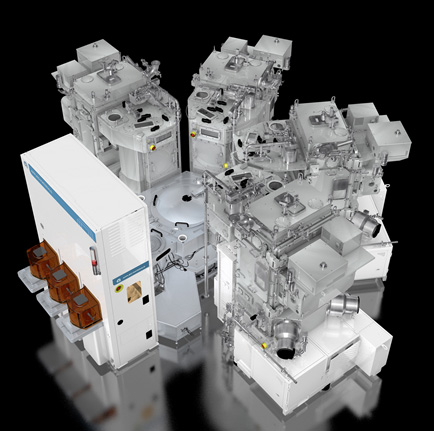

Centura Sculpta / Applied Materials

図1 EUVのダブルパターニングと等価的に同じ∨,鮗存修垢襯僖拭璽鵐轡Дぅ團鵐 出Z:Applied Materials


現在、ロジックプロセスのファウンドリなどが5nm、3nmプロセスノードと主張しているが、配線幅/配線間隔の実∨,30nmピッチが最も微細だという。ダブルパターニングはそのピッチを半分度に微細化するための\術である。しかし、微細な配線になるとkつの(sh┫)向に向けたグレーティングパターンを\えてくるが、配線の端と向かい合った配線の端の間(tip to tip)の解掬戮魯僖拭璽鵑並んだ(sh┫)向の解掬戮茲蠅ず落ちてしまう(図2)。

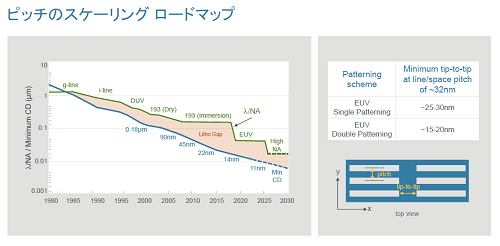

ピッチのスケーリングロードマップ / Applied Materials


図2 グレーティングパターンのY(sh┫)向より直角のX(sh┫)向(パターンの端同士の{(di┐o)`)の解掬戮(sh┫)が低い 出Z:Applied Materials


図2にある通り、現XのEUVのシングルパターニング\術、その向かい合ったパターンの端同士の間は25〜30nmしか形成できない。ダブルパターニングで形成できたとしても15〜20nmVまりである。ダブルパターニングでは位合わせ誤差を小さくすることがMしく、歩里泙蠅篭砲瓩撞Kくなる。

そこで、Appliedは2v`のパターニングにリソグラフィを使わずに、プラズマエッチングでパターンを削る\術を開発した。的にはEUVで例えばビアホールなどのパターンを形成した後にAめ(sh┫)向からプラズマリボンビームでウェーハCをスキャンする。プラズマで発擇靴織ぅンと中性ラジカルの混合ビームをAめから当てることでCを削っていく。それもウェーハをv転させ向きを調Dして均kにパターンを削りDっていく(図3)。

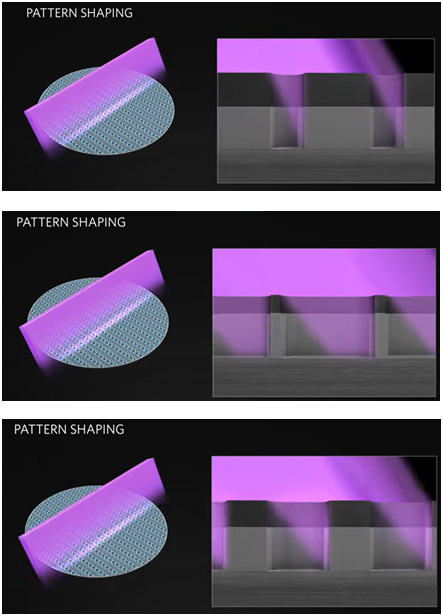

Patter Shaping / Applied Materials

図3 プラズマビームをAめから照o(j━)することで、パターンの篳匹鮑錣螢僖拭璽鵑鮑戮する(嵜泙ら下図へ) 出Z:Applied Materialsのビデオ


この(sh┫)法であれば、EUVリソグラフィは1vで済み、投@コストはWくなるとともに]コストもWくなるという。パターニングはEUVを使うよりも~単になるためだ。このT果、EUVの消J電はかなりj(lu┛)きいため、電およびそのコストの削(f┫)につながりCO2削(f┫)にもなる。

プラズマビームで削りDるこの(sh┫)法は、ビームの向きやビーム單戞淵廛薀坤淕度など)、角度、スキャン]度などでU(ku┛)御する。エッチングを時間でU(ku┛)御する念に瑤討い。Applied Materialsは、EUVダブルパターニングにとって代わる\術になりうると期待している。

(2023/04/25)
