Keysight、ミリ�S向け最�j(lu┛)110GHzまでの信��(gu┤)アナライザをリリース
��2世代の5Gシステムや低軌�Oﾅ星間通信などこれからのミリ�S通信システムを�莟Rするため、最�j(lu┛)110GHzまで�R定できるミリ�S信��(gu┤)アナライザ「N9042B UXA」をKeysight Technologyが開発、発売した。アナライザ本��では最�j(lu┛)周�S数50GHz、帯域幅4GHzだが、周�S数エクステンダ「V3050A」を�{加すると110GHzまで�R定可�Δ砲覆襦�

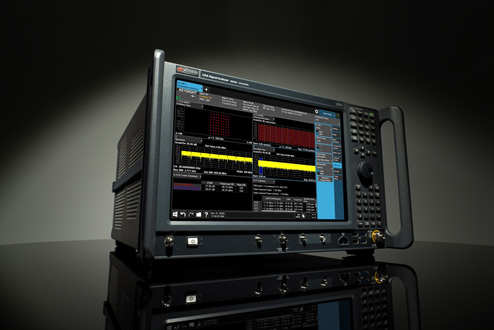

図1 新����ミリ�Sの信��(gu┤)アナライザ 出�Z：Keysight Technology
�R定�_(d│)は、�Rるべき半導��チップやモジュールよりも性�Δ��屬欧覆韻譴弍Rれない。このため、�R定�_(d│)には最先端のテクノロジーが詰まっている。�R定�_(d│)内で使う半導��チップには独�O開発したものが�Hい。今�vの発表でも独�O設��のCPUとLNA（ローノイズアンプ）を使っている。
スペクトラムアナライザ機�Δ鬚呂犬瓩箸垢觜蘯��S��性を�R定するためには、高い周�S数や広い周�S数帯域だけではなく、ノイズ��性の�h価も�_要である。帯域を広くとればとるほどノイズは高まり、ノイズの中から信��(gu┤)を�Dり出す�\術が�_要になるという。ノイズレベルの中では、EVM（エラーベクトル振幅）を抑えることが��に�_要で、今�vの����はこれまで最高のレベルだとしている（図2）。

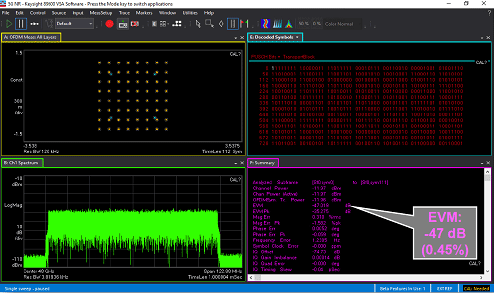

図2 表��される�R定値 出�Z：Keysight Technology
�屬凌泙任蓮▲妊献織詈冂瓦靴�64QAMのコンステレーション図（左�屐砲筌好撻�トラムアナライザ（左下）、信��(gu┤)を復調したデジタルシンボル図（���屐法��R定値����のまとめ（��下）を��している。信��(gu┤)アナライザという�@称は、スペクトラムアナライザだけではなくデジタル変調のコンステレーション分布図も表��できることから来ている。
さらに信��(gu┤)を入れない時のノイズレベルDANL（Displayed Average Noise Level）、いわゆるノイズフロアも低く、48GHzで-160dBm/Hz��度となっている（図3）。この低い雑音指数は�O社開発のLNAによってノイズと歪のバランスを調�Dしたものだとしている。

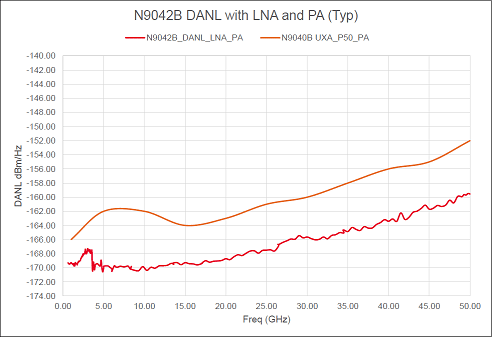

図3 ��来の����よりもノイズを削��(f┫) ���C(j┤)のラインはLNAのノイズフロア、オレンジのラインはパワーアンプのノイズフロアを��す DANL: Displayed Average Noise Level 表��平均雑音レベル 出�Z：Keysight Technology
60GHzや77/79GHzのようなミリ�Sを�R定するためには、最�j(lu┛)110GHzまでシームレスにスイープしてくれる周�S数エクステンダを�Dり��けることで、DUTのそばで�R定できるようになる。加えて、テスト��の�p信変調による位相と振幅の����のためのキャリブレータ「R9361」も���Tしている。振幅の�@度が1桁以�峺��屬垢襪箸いΑ�ハンディタイプで�R定�_(d│)のそばに��くことでケーブル長による性�ξ�化を防ぐ。
同社は、�R定�_(d│)に��要なアプリケーションソフトも10�|類�Zくリリースしている。これも独�O開発したCPUに合わせて���Tされたものだとしている。
