�H機�Σ宗∧９膕戎覆牘R定�_
�R定�_の世�cでも半導��ICと同様、�H機�Σ修�進んでいる。オシロスコープとスペクトラムアナライザを搭載した�R定�_はこれまでもあるが、Tektronixはこれらに加えロジックアナライザと任�T�S形のファンクションジェネレータ、プロトコルアナライザ、DVM（デジタル電圧��）の機�Δ鯏觝椶靴娠R定�_MDO3000シリーズを発売した。Agilent Technologiesはジッター印加、ディエンファシス、�q害信�ｸ察▲�ロック�ﾇ槹_、CDR、イコライザなどを搭載したビット誤り率�R定�_M8000シリーズを発売した。

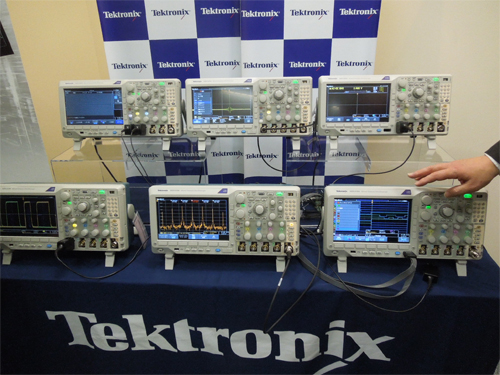

図1 1��に六つの機�Δ鯏觝椶垢�Tektronixの�R定�_
Tektronixは、六つの機�Δ鯏觝椶靴燭海留R定�_(図1)を、ミックスド・ドメイン・オシロスコープと�}ぶ。開発した理�yは二つの問��を解��するため。�kつは、顧客が電子�v路の出来�差腓鬟船Д奪�するのにオシロやスペアナだけではなく、さまざまな�R定�_を使おうとすると実�x室が�R定�_でいっぱいになってしまうこと。もう�kつは、�R定�_ごとに使う�気�違うためユーザーはそれぞれを�{�uしなければならないことだ。同社は、この新型オシロを世�c�Y��の�R定�_にしたいともくろむ。
このMDO3000は、�H機�Δ鬟�ールインワンで搭載しているからと言って、スペックが劣る�lではない。周�S数帯域は100MHz〜1GHz、最高サンプリングレートは5Gサンプル/秒、�S形を�Dり込んで��新する�]度は28万�S形/秒と�]い。また、発�敝囘戮列Hい�S形を�掘⊂�ない�S形を�Eで表現するが、サージや�堙賄�なパルスなどの頻度の極めて少ない�S形に�瓦靴討皺�色で�`立たせるような色使いをしている。負荷容量が3.9pFしかないプローブを使うことで、オーバーシュートやアンダーシュートの少ない�S形を�荵，任�る。
また、スペアナ機�Δ任蓮⊆��S数帯域を�Y��で9kHz〜100MHzあるいは9kHz〜200MHz、9kHz〜350MHz、9kHz〜500MHz、9kHz~1GHzの5�|類���Tしている。さらにオプションで周�S数帯域を3GHzまで広げることができるという。時間と共にスペクトラムの変化を可��化することもできる。帯域を広げることで、�k度にスペクトラムを�C引するため�S形を完��に���Bできる。��来の10MHz帯域だと何�vかに分けて�Dり込むため、時間的に�Dりこぼす可��性があった。今�vのオプションなら2.4GHzのWi-FiやBluetoothなどの�S形の様子もわかる。
ロジアナでは、16チャンネルのロジック�S形を500Mサンプル/秒のレートで�荵，任�、アナログチャンネルとの時間相関も�Dれる。また、シリアルバスのトリガやデコード、サーチにより�駘�層のパケットデータとしても、またイベントテーブルとしても見ることができる。�Y��的なI2CやSPI、RS-232/422/485/UART、CAN、LIN、FlexRay、USB2.0などの��格にも�官�している。
RF入��は1チャンネルだが、アナログ入��は最�j4チャンネルまで���Tしている。この����シリーズでは、オシロとスペアナは�Y�����△世�、ロジアナや任�T�S形ファンクションジェネレータはオプションで、それぞれのボードを�Dり��けてもらう（図2）。DVMと周�S数カウンタはウェブ登�{すると無料で�{加できる。最もローエンドの����は周�S数帯域が最�j100MHzであり、その価格は39万6000��。

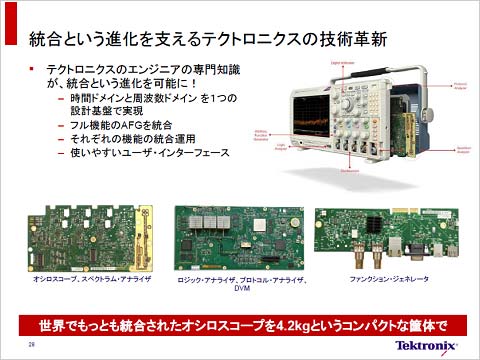

図2 Tektronixが提供する�Qボード
Agilentは高周�Sに�咾�����を�eつ企業であるが、このほど発売した総合的なビット誤り率�R定�_（BERT：bit error rate）(図3)は、高�]シリアルインターフェースのチェックに使う。スマートフォンやタブレットなどのモバイル端��ではMIPIインターフェース、テレビなどの�c�攀×_ではHDMIやDisplayPortなどのインターフェース、コンピュータ機�_ではPCI ExpressやUSB3.1、SATAなどのインターフェース、データセンターやクラウド機�_では、Fibre ChannelやEthernetなどのインターフェースを使うが、いずれの分野でも高�]化へと動いている。モバイルでも3Gbps、6/12Gbpsなど、PCIeでは5Gbpsから8/16Gbpsへ、Ethernetでは10Gbpsから100Gbpsへと向かっている。

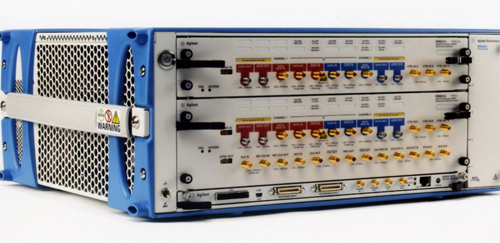

図3 AgilentのM8000シリーズBERT
こういった�x場に�官�するため、マルチレーンを採��したり、データレートを�屬欧燭蠅垢襦�M8000シリーズでは最�j32Gbpsまで�官�可�Δ如∈能j4チャンネルのマルチレーン化にも�官�する。

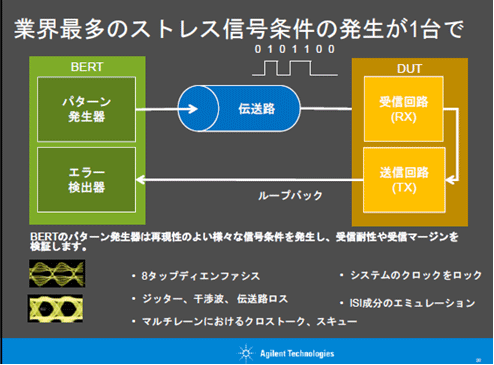

図4 信�､縫離ぅ困簣弔鰺燭┐討匹海泙蚤僂┐蕕譴襪�を調べるビット誤り率�R定�_ 出�Z：Agilent Technologies
信�､鯀�信する場合、パターンジェネレータでパルス�`を送り出し、同軸ケーブルなどの伝送路を伝わり、被�R定�顱�DUT: device under test）の�p信�v路に届く。その信�､倭�信�v路を経て、BERTへ戻される。ここでエラーを検出し、そのエラー率を�R定する。パルス�`を送り出すパターンジェネレータでは、わざと�S形をひずませるためのディエンファシス�v路、位相ノイズの元になるジッターなどを�_�Qする。
M8000シリーズのBERTは、�R定したいDUTがどこまで歪んだ�S形に�官�できるか、あるいはマルチレーンにおけるクロストークやクロックスキューなどを�h価する。BERTの中には、8タップまでのディエンファシス機�Α▲献奪拭爾里弔い織�ロック発�昊_、ノイズやクロストークをエミュレーションする�J渉は印加機�Α�Diff. mode interfaceとCom. Mode interface）、CDR（Clock data recovery）などの�v路を内�鼎靴討い襪燭瓠∧未留R定�_を揃える��要はない。
BERTの信�､��pける�笋任蓮�CTLE（continues time linear equalizer）によるアイパターンの����を行い、CDRでクロックとデータを分�`し、BERをカウントする。
