ウェーハレベルCSPのICを々出してくるアナログデバイセズ

Analog Devices社が携帯電BやPND(ポータブルナビゲーションデバイス)、MP-3プレーヤーなど携帯機_に向け、WLCSPパッケージのを々出し始めた。WLCSPは、ウェーハレベルパッケージ\術をつかい、モールドパッケージのjきさがチップサイズとほぼ同じjきさのIC。ウェーハレベルパッケージングは、ウェーハのXでウェーハ表Cをモールディングし、電極形成をし、外v路にそのまま接できる\術である。

ADMTV201


ADV7521NK


ベアチップと違い、チップをテストしにくいということはない。プリント基にそのまま表C実△任る。WLPはICとして|極の小型パッケージ\術である。CEATEC Japan2008が開かれている幕張メッセにZいホテルニューオータニ幕張で開したプライベートショーで、それらのICを3|見せた。それぞれモバイルRFチューナーADMTV201、ポータブルのD級アンプSSM2317、ポータブル機_から据えき型テレビへ映気鯀るHDMIトランスミッタADV7521NKである。

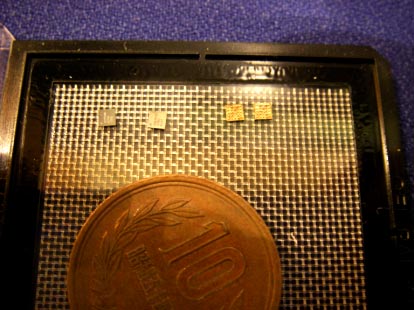

ADMTV201は∨,2.14mm×2.09mmしかなく厚さはわずか0.35mm(屬寮^真)。ワンセグ(ISDB-T)向けの低消J電を長とし、動作時で72mWである。さらに信・譽戰襪鳳じて消J電を下げるSPC(スマートパワーコントロール)擬阿鮖箸Δ56mWまで下がる。信・譽戰襪科高くp信Xが良い場合には消J電を下げるというわけだ。p信感度は-98dBmと高く、ノイズレベル(雑音指数NF)は2.5dBと低い。このICは地Sデジタルテレビ放送のUHF帯の電Sをpけ(周S数470〜806MHz)、周S数変換してIF信、鮟侘する。外けは水晶振動子を含め8個ですむとしている。

D級アンプSSM2317は、負荷インピーダンス8Ω、電源電圧5V、出1.4Wの時の効率が93%と極めて高いことを長としている。これは内鼎離僖錙MOSFET のオンB^を下げたため。効率が高いということは消J電が少ないことをT味する。このためICの∨,1.5mm×1.5mmと小さい。

iPodなどの音楽プレーヤーからの出をスピーカーで聴くための音に関しても高める工夫をしている。まず、ALC(O動レベルコントロール)とコンプレッサ\術を導入した。ALCは音量が設定値をすようなj音量が流れた時に音が歪まないようにピークを調Dする\術で、その調DJ囲は0から-15 dB。またコンプレッサ\術は、突のレベル圧縮により歪が出ないようにいきなりピーク値にとどめるのではなく、時間と共の徐々にピーク値まで屬欧討い\術。THD(高調S歪)は0.02%と小さい。これは来のPWM(パルス幅変調)ではなくPDM(パルス密度変調)を採したことによる。PWMだと高次のスプリアスが立ちノイズとなりやすい。PDMでは、音量のjきな時はパルスの密度が高く、小さな時は密度が低い。変調v路を内鼎靴討修量度を変える。さらに、ノイズ性を高域の気慍,屬欧襦▲離ぅ坤轡А璽團鵐斡\術も導入している。このT果、SN比は93dBをuている。外霖嫉劼9ピン。

ADV7521NKの∨,蓮3.5mm×3.5mmで厚さは0.7mm(下の^真)。49ボールの電極端子からなる。80MHzのHDMI(high definition multimedia interface)v1.3に拠し1080iおよび720pまでのHDTV格に官する。デジタルビデオカメラの映気鮨えきテレビ画Cで見るような場合に使う。ビデオカメラやデジカメ、デジタルフォトフレームなど、携帯機_に組み込むため小さなパッケージを採した。チップにはマイコンを集積しているほか、リモコン機Εぅ鵐拭璽侫А璽垢覆匹気泙兇泙淵ぅ鵐拭璽侫А璽垢鮴澆院▲螢皀灰鵑任眩犧遒任るようにしている。
