テクトロニクス、20GHzで4チャンネル�R定できるハイエンドのオシロを発売

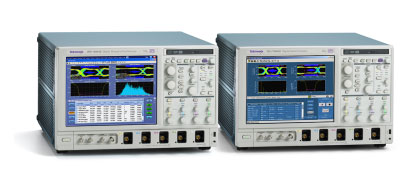

テクトロニクスは、帯域幅20GHzと高周�Sながら、4チャンネル同時に�R定できるデジタルオシロスコープ「DPO70000Bシリーズ」およびデジタルシリアルアナライザ「DSA70000Bシリーズ」を新����として発売した。これは、PCI Express (PCIe) やDisplayPort、HDMIなど高�]インターフェースで伝送する����に向けたもの。すなわち、デジタル家電などで動画をフルHDやさらに�j型高�@細画�Cに映し出すデジタル映�誼���には、GHz帯の高�]伝送が�Lかせない。
�x場のトレンドはパラレル伝送からシリアル伝送へとシフトとして来ている。電子機�_をつないでビデオなどを伝送する場合、配線のお化けになるほど�H数の並�`配線はもはや�x場に�pけ入れられなくなってきたからだ。並�`配線をわずか2~4本のシリアル配線に換えるとつなぎ配線はすっきりする。シリアル配線にするためには高�]のデータレートは不可�L。このためデータレートは、3Gbpsから6Gbps、8Gbps、12Gbpsへと高�]化を��けている。しかし、高�]化すればするほど、動作マージンは少なくなり、しまいには��常動作しなくなる。
オシロの帯域だけなら、最�Zレクロイ社も30GHzの����を発表しているが、テクトロのオシロは4チャンネルで20GHzの帯域を�eつ点が売りになっている。このため、並�`レーンを�H��するPCIe 3や6GbpsのSATA、USB3.0、HDMI、DisplayPortなどのテストや�S形解析に威��を発ｧする。�Q4本の独立したクロック性�Δ�、チャンネル間のクロストーク、システム性�Δ覆匹鮓‐擇任�る。
また、�S形解析に��要なトリガリングをソフトウエアではなくPLLを�W��するハードウエアで行っているため、確実にビット�`を逃すことなく5Gbpsのデータをキャプチャできる。��来のソフトウエアによるデータトリガー機�Δ任�、�Q�S形を捉えた後、見たいビットパターンを探していた。もし見つからなければ、�S形を捕捉し直さなければならず見つからないまま終わってしまう。�T果的に見たいビット�`を探している間は空白の時間が�擇犬討靴泙Α�その�T果、高�]にシリアルに伝送されているビット�`をテストできないままで終わることになる。今�vのオシロではハードウエアでトリガーするため、見たいビット�`をリアルタイムで�荵，任�る。

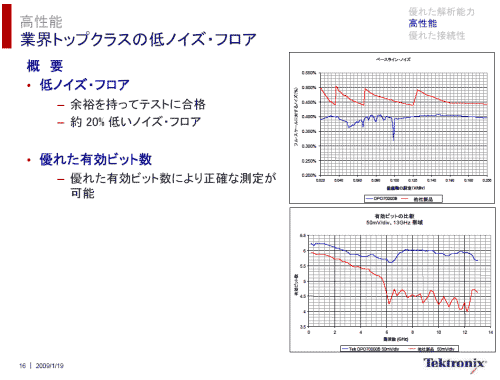

加えて、ノイズフロアが低いという��長もある。このため�~効ビット数の低下を抑えることができる。例えば、分解��8ビットの高�]オシロで、6GHz〜12GHzでの�~効ビット数は6ビットを確保している。
テクトロは、高�]オシロだけではなく、信���S形を実際に捕まえるための高�]�官�のプローブも提供する。P7500シリーズのTriModeプローブに4GHz、6GHz、8GHzの����が加わり、4GHzから20GHzまでのラインアップが出そろった。��に、ファインピッチのプリント基��に見たい信�ﾀ�をアクセスすることは�Mしいが、このTriModeシリーズはポイントツーポイントで�莟R点を動かすことができる。しかも、3�|類の接���R定が可�Δ任△襦┷稿哀癲璽鼻▲轡鵐哀襯┘鵐疋癲璽�、コモンモードである。
ハイエンドなオシロだけに価格は�Wくはない。4GHzのDPO/DSA70404Bが693万��から、20GHzのDPO/DSA72004Bは1880万��から。
