0.7μm以屬離ΕА璽呂i期比でプラスの成長をす

SICAS(世c半導キャパシティ統)から2008Q1四半期の半導ウェーハの攵ξと実績、n働率が発表された。i期比1.7%\の211万7900/月(8インチウェーハ換Q)、iQ同期比で15.1%\というT果であった。SICASのデータをよく見ると新しい半導噞のトレンドがはっきりと見えてくる。

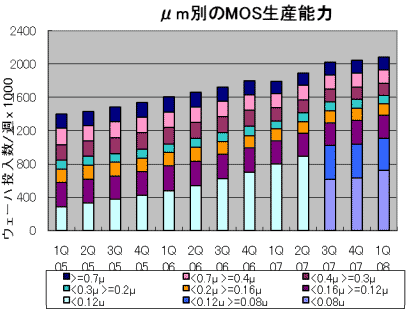

μm別のMOS攵ξ


微細化が進tする中で、0.7μmと常にれたプロセスのウェーハがいまだに売れている。直Zのi期比で比べると、1.6%\とむしろ\えているのである。もちろん、0.12μm以下の微細化ウェーハはさらに高い成長率をしているものの、微細化しないウェーハでさえ、消えてゆかない。ずっとキープしけている。逆説的にいえば、微細化しなくても半導ビジネスは維eされけることをしているのである。これが最Zはっきりしてきた半導噞の長のkつである。

半導の微細化がVまったら、半導噞はもうおしまい、これからはバイオだ、ナノテクだ、とかつて言われていたことが実ではないことをはっきりしている。たとえ微細化が行き詰っても半導噞は成長しけることは間違いない。というのは、もうこれ以嵌細化できないデバイスでさえ、微細化以外の機Δ篝Δ覆匹鵬礎佑鮓出すことができるからである。そうなると、半導ビジネスの維eをえて、成長へと飛躍していける。

なぜ、このようなことがいえるのか。半導噞の中で、にメモリーのような微細化]のデバイスは別として、SoCや賢いアナログICなどは微細化というよりもどのような機Δ魴eつのか、別の言でいえばそのチップは何が出来るのか、ということが価値なのである。だから、機Δ砲△加価値をユーザーが認めてくれるからこそ、高い値段でAってくれる。そういった賢い機Δ魴eつ半導チップを設や]する半導メーカーは、貭湘合、ファブレスを問わず、高いW益率を誇ることができる。

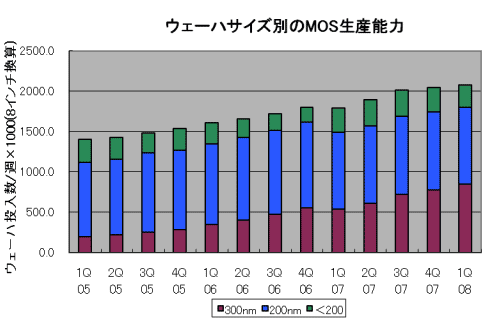

ウエーハサイズ別のMOS攵ξ

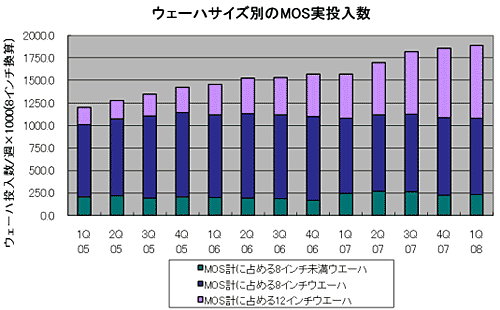

ウエーハサイズ別のMOS実投入数


これはウェーハサイズでも同様な向がみられる。MOSICのウェーハサイズ別の攵ξ、実投入数、いずれを見てもほとんどフラットである。して少していない。もちろん、現在は12インチ、すなわち300mmウェーハが最もPびていることは実である。しかし、使うウェーハが12インチしかなければそれを使いけるであろうし、それでも6インチの気経済的に見合うのであれば6インチウェーハが使われることになる。

微細化してもしなくても、あるいはウェーハサイズjきくしようとしなくてもjきくしても、いずれの場合も半導ウェーハはPびけていく。だから半導噞はC白い。
