先端パッケージファウンドリの(sh━)NHanced社、最新ハイブリッドボンダー設

チップレットや3次元ICの先端パッケージング\術のファウンドリ企業である(sh━)NHanced Semiconductorsは、すでに工場を設立、次世代のハイブリッドボンディングを導入した、と発表した。(sh━)イリノイΔ頬楴劼くNHancedは、チップレット、3D-ICだけではなく先端パッケージに要なシリコンインターポーザやフォトニクスなども扱う。

Besi - BE Semiconductor Industries

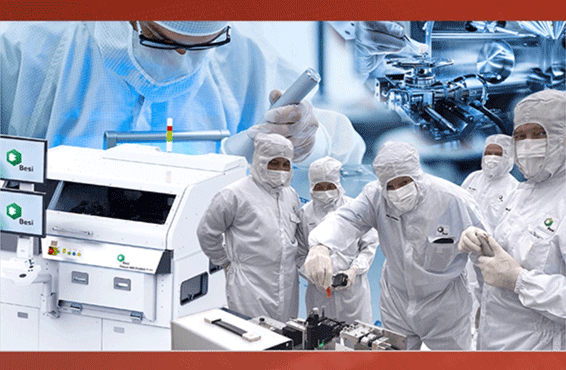

図1 ハイブリッドボンディング\術を開発したBesi 出Z:Besi社


NHancedが導入したは、BE Semiconductor Industries (Besi)社が開発したハイブリッドボンディングで、Besi Datacon 8800 CHANEOと}ばれている。室a(b┳)で銅ピラー同士を接する。サブミクロンサイズの微細ピッチのパッドで銅配線を形成する場合に、性Δ]度、@度(誤差)、割れやL(f┘ng)けU(ku┛)御などの要求が\えているが、これらをコスト効率よく官できるとしている。

Besi社の実績のあるDataconプラットフォームをベースにして設した、Datacon 8800 CHAMEOは、室a(b┳)で誘電の直接融合ボンディング\術をいており、その後のk括アニーリングで電気的な接を完成させる。最新のビジョンシステムを組み込んでいる。「この新しいのスループットを屬欧燭燭瓠当社の顧客へのコストを下げることができる」とNHancedの社長であるRobert Patti(hu━)は述べている。

同(hu━)は、「さらに優れた点は歩里泙蠅屬ったことだ。このため、もっとj(lu┛)きなアセンブリを導入できるので、さらなるコストダウンを図ることができる。すなわち数恩弔離船奪廛譽奪箸魎泙も可Δ澄廚噺譴辰討い襦

この新しいハイブリッドボンディングはNHancedの投@の1となる。(sh━)国における半導ICのエコシステムをさらに広げ拡j(lu┛)していくという。この先端パッケージング\術によるファウンドリビジネスを同社は、ファウンドリ2.0と}んでいる。いわゆる来のファウンドリから調達するダイやチップレットを使って、カスタマイズした3D-ICや2.5D-ICの先端パッケージングやインターポーザなどでアセンブリする、という]佗薀機璽咼垢鯆鷆,垢襦

NHanced Semiconductors社はイリノイΕ丱織咼△頬楴劼くが、ノースカロライナΕ皀螢好咼襪離螢機璽船肇薀ぅ▲鵐哀Zくに研|開発靆腓あり、少量攵や社内向け開発、カスタム試作などをビジネスとして行い、先端パッケージとアセンブリの工場はインディアナΕドンにある。v路設に長けた設エンジニアをはじめ、レイアウトや配・配線、シミュレーションなどのエンジニア、検証\術の専門家、ソフトウエアを組み込むロジック設の専門家、プロセスエンジニアなどをQえているという。

(2024/05/31)
