�HピンLSIの�O動テストに適したPXIスイッチモジュール
LSIの�Hピン化が進むにつれ機�Ε謄好箸鮃圓Δ海箸��j(lu┛)変になってきた。DUT（Device under Test）と�R定�_(d│)の間で、端子を�O動的に切り��えられないものか、という�椶澆魏鬲�してくれるスイッチングボードであり、最�j(lu┛)6144個の機�Ε團鵑泙��官�できる����（図1）が登場した。���]販売するのはPickering Interfaces社で、国内はアンドールシステムサポートが�官�する。

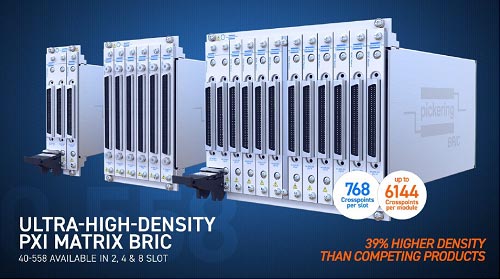

図1 PXIベースの�O動テスト向けスイッチモジュール 出�Z：Pickering Interfaces
LSIや半導��を組み込んだボードをテストする場合に、さまざまな機�Δ鮴擇���え、テストプログラムに�pってLSIやボードの機�Δ鬟謄好箸垢襪�、�HピンのLSIやボードのテストでいちいち機�Δ鮠}で変えていく�lにはいかない。何時間もかかってしまい、実��的ではない。このため�O動テストが求められる。このスイッチボードは、さまざまな機�Δ鬟謄好箸垢觝�、テストピンの組み合わせを変えるのに使う。
Pickering Interfaces社は、これまでもさまざまなマトリックスモジュールを?y┐n)��]販売してきた。テストを�O動化する場合にはパソコンを使って、テストプログラムを書き、テスト�}順を実行させるが、機�Δ寮擇���えスイッチにはPXIモジュールを介して行い、ソフトウエアでPCを通じて機�Δ諒儡垢��U(ku┛)御する。National Instrumentsが提供するLabVIEWソフトウエアはもちろん使える。PXIモジュールはPCIあるいはPCIeに��拠したPC��バスを��いてテストデータをやり�Dりする。1��のシャーシにスイッチマトリックスモジュールを8��、あるいは4��、2��入れることができる。1��のモジュールにはリレースイッチがマトリックス�Xに搭載されており、�駘�的な切り��えスイッチの役割を果たす。
新����「PXI BRIC モジュール40-558」は、最�j(lu┛)6144個のクロスポイントスイッチを�eつ。スイッチあたり0.5A/5Wまで�官�できる。�O動的にアイソレーション可�Δ淵螢譟璽好ぅ奪舛鮹�いており、ルテニウム接点を��いているため信頼性は高いとしている。
このシリーズでは、BRIC2が2スロットのPXIモジュールで、2〜3��のドーターカードを�eち、マトリクスの交点は最�j(lu┛)1536点まで�官�できる、BRIC4は、4スロットのPXIモジュールで、最�j(lu┛)6��のドーターカードを�eち、交点は最�j(lu┛)3072点まで�官�する。BRIC8が8スロットのPXIモジュールで、12��までのマトリックスドーターカードを�eち、最�j(lu┛)の交点は6144ポイントとなる。
図2 Pickering Interfaces CEOのKeith Moore��(hu━)
日本�x場には2014�Qに参入し、国内のシステムハウスであるアンドールシステムサポートがPickering����をサポートする。Pickering社は「ドイツ�x場で成功しており、日本でも�O動�Zと工場を�O動化するFA�x場がドイツによく�瑤���(d┛ng)いため、この5�Q間で売�幢Yが�\えてきた」と同社CEOのKeith Moore��(hu━)(図2)は述べている。半導���噞でも�Hピン化が進み、「パッケージングしたICで、GlobalFoundriesやSamsung Electronicsなどがテストに使っている」と言う。同社はこの3�Q間で�Q平均25%という高い成長を�~げてきており、日本でも同様な成長率だとしている。
