半導��、絶縁��、蛍光の��つのナノ材料で�~機エレクトロニクスを容易に
英国Manchester�j学をスピンオフして設立したChromition（クロミションと発音）がナノパーティクルのポリマー材料で�~機エレクトロニクスビジネスを始めた。3�Q�iに設立させたが、�@金がなく��動できなかった。このほど�k般�x場から�@金を調達、パーティクルのサンプルを試作、このほどナノテク�tで日本のパートナー探しにやってきた。
図1 Chromitionの共同創立�v、Mark McCairn��
同社が開発したナノパーティクル材料の��長は、ポリマー1個の�jきさがナノサイズと小さく、室�aで水に溶ける(均�kに混ざる)、ことだ、と同社共同創立�vの人であるMark McCairn��(図1)は述べる。��来はミクロンサイズのポリマーで、�~機溶剤に溶けるが水には溶けにくく、しかも120℃に�Xしないと溶けなかったという。

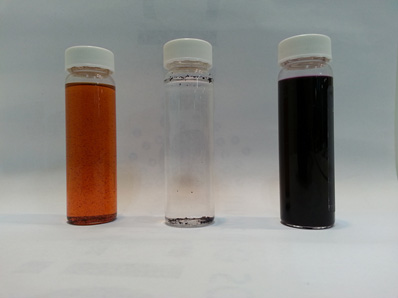

図2 PBTTT半導��ポリマー 左がクロロベンゼンに溶かした試料で、室�aではほとんど溶けないという。真ん中は水にPBTTTを溶かしてみたが��く溶けていない。��が水にナノ��子を溶かした今�vの�@料。出�Z：Chromition
実際にポリマーPBTTT（ポリ(2,5-ビス(3-ヘキサデシルチオフェン-2-イル)チエノ[3,2-b]チオフェン)を��来のミクロン��子と今�vのナノ��子を比較してみる(図2)と、左の瓶にはPBTTTポリマーがわずか�~機溶剤に溶けているが、真ん中の瓶では水溶�]には��く溶けず、瓶の�fに沈んでいる。��は、��いインクとして水溶�]に均�kに混ざっている。Chromitionのこの半導��ポリマー「Elecsphere」インクは室�aの水溶�]に半導��ポリマーを混ぜることができるので、プラスチックエレクトロニクスの�v路やデバイスを印刷プロセスで容易に形成できる。
同社が提供する材料����は、このPBTT半導��ポリマーだけではない。やはり水に均�kによく混ざる�掘�R）、�u（G）、�E（B）の蛍光材料Luminsphereもある��水溶�]はR、G、Bの色に�官�していないが、��外光をあてると、比較的良く見える(図3)。

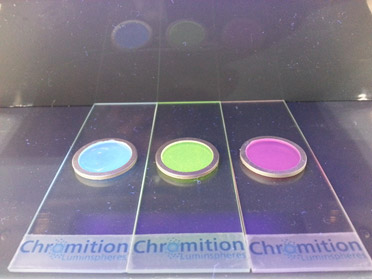

図3 蛍光ポリマー材料を塗り、��外光をあてたもの 出�Z：Chromition
同社は3つ�`の応��を狙いナノ��子の絶縁材料Dielecsphereも提供する。これはフレキシブルプリント基��を狙った材料で、キャパシタを作る場合に1V以下の電圧に応答するという。厚さ200nmのフィルムに電極を印刷した例もある。
これらの材料には�_金�錣鮖斑�しておらず、しかも水に混ぜる割合は0.5〜3.0%でよいため、材料を無�Gなく使える。この半導��ポリマー材料は極性を��けることもつけないことも可�Δ世箸いΑ�ポリマー��子のサイズは、要求��性によって、直径30〜130nmの�J囲で変えられるとしている��色に関しては、モノマーでの調�Dによって色を変えることができるという。
同社は、Manchester�j学からスピンオフして設立された。同�j学化学科の教�bMike Turner��と�k緒に設立、McCairn��は��的財�堍（IP）を担うオフィスに所�錣靴討い燭箸い�。
同社は、研�|開発会社で試作設�△老eっているが、量�摚�△呂覆い燭�、量��に関して日本の材料メーカーとパートナーシップを構築したいとしている。今の所、ライセンスビジネスは考えておらず、日本のメーカーと共同で量��に�eっていくとする。しかも社長（CEO）�t��は日本人になる可��性もある。
