Intelマレーシア見学記(4):後工工場にはベールに包まれた研|開発靆腓!

世c最j(lu┛)級の半導後工工場であるIntelマレーシア工場(同国ペナンおよびクリム)のクリーンルームで行われている後工での作業の様子を(c┬)去3vにわたり^真で紹介してきたが、今vは、同工場のベールに包まれた研|開発靆腓任△襦Design & Development Lab」を紹介しよう。

マレーシア工場ペナンキャンパスには、主に量i/開発中のCPUの動作検証(バリデーション)と量を進めるための基礎\術開発を行なっている「Design & Development Lab」がある。同研|所に所錣垢觴吩^しか入室できない秘密の組Eで、室の際に金鐫(m┬ng)機による身検hが行われるほどセキュリティ管理が厳格だった。今vはそのk陲初めて報O関係vにo開された。今まで社外のvどころか他霆陲歴業^にもo開したことはなかったという秘密のベールにつつまれた組Eである。

Intel デザイン・エンジニアリンググループ VP 兼 マレーシアデザインセンター 所長のSursh Kumar Perabala(スレッシュ・クマル・ペラバラ)(hu━)によると、デザイン開発ラボの役割は、「(1)Eコア・IP動作検証」、「(2)]歩慮屬里燭瓩離妊競ぅ鵝Ε謄好閥╋函廖◆(3)ポスト・シリコン動作検証」、「(4)電気的動作検証」、「(5)電・性ζ虻邯‐據廖◆(6)アーリーカスタマー・エンゲージメント」の6つだという(図1参照)。以下にそれぞれの業を、^真を使って説しよう。なお、ラボ内^真撮影および筆記嵯eち込み禁Vのため、^真は、著v撮影の図1を除き、すべてIntel笋撮影したものである。


図1 Intelマレーシア工場内の「Design & Development Lab」の6つの任を説するIntel デザイン・エンジニアリンググループ VP 兼 マレーシアデザインセンター 所長のSursh Kumar Perabala(スレッシュ・クマル・ペラバラ)(hu━) 出Z:Intelマレーシア工場ペナンキャンパス講堂にて著v撮影

図1 Intelマレーシア工場内の「Design & Development Lab」の6つの任を説するIntel デザイン・エンジニアリンググループ VP 兼 マレーシアデザインセンター 所長のSursh Kumar Perabala(スレッシュ・クマル・ペラバラ)(hu━) 出Z:Intelマレーシア工場ペナンキャンパス講堂にて著v撮影


(1) Eコア・IP動作検証

12世代以TのCoreプロセッサには、シングルコアの処理性Δ鯆_する「高性Ε灰◆Pコア)」と、Q|入出(I/O)処理に要科な性Δ鯣ァし低消J電_の「高効率コア(Eコア)」が内鼎気譴討い襦このうち、12世代Coreプロセッサから実△気譴襪茲Δ砲覆辰拭峭盡率コア(Eコア)」の動作検証は、マレーシア工場のDesign & Development Labが分担している。

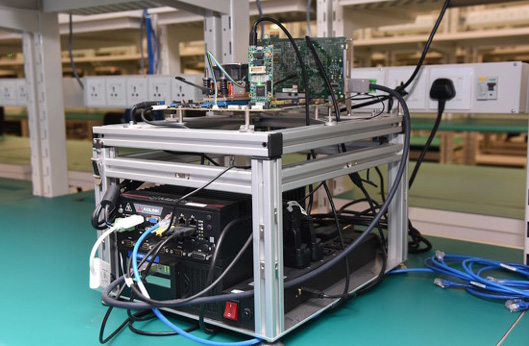

図2 Eコア・IP動作検証のIntel内 出Z:Intel


(2) ]歩慮屬里燭瓩離妊競ぅ鵝Ε謄好閥╋

CPUの量ラインに組み込まれるテスト機材の開発を担っている。ここで開発された機材や\術は、ペナンの幹澆砲△襯リムキャンパスで]され、量ラインでされている。

チップ]時の歩里泙蠅屬欧襪燭瓩法△匹里茲Δ弊濕をすると歩里蠅屬るかを検討し、テスト中に発見された改点は、(sh━)国の設チームや]チームにフィードバックされ、次のフォトマスク作成に反映される。

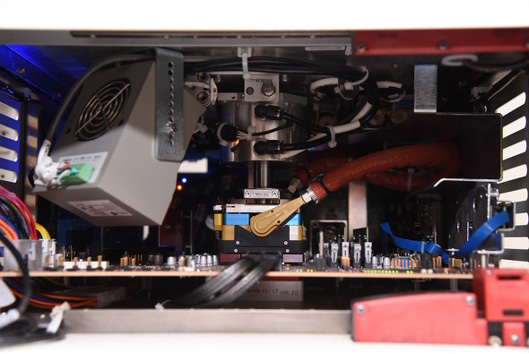

図3 開発中のCPUテストの内陝中央のテストステージにCPUチップがO動搭載される 出Z:Intel


(3)ポストシリコン動作検証

CPUの試作や量テストが完成した際に行われるテスト工である。メモリ、ストレージなどの周辺デバイスや拡張カードなど周辺機_(d│)を⊂し、実際に動かしてみて問がないかを確認する。完にはO動化されてはいない。ここでu(p┴ng)られた(m┬ng)見は、量ラインにおけるテストに反映される。

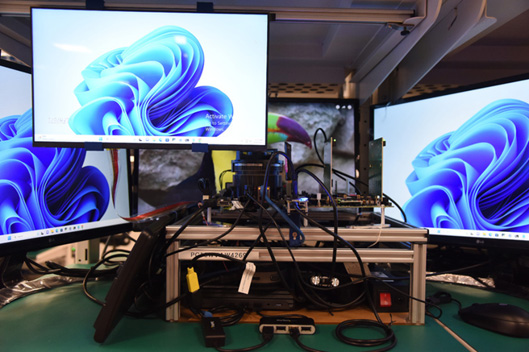

図4 H画C表(j┤)が問なく動作するかの検証 出Z:Intel

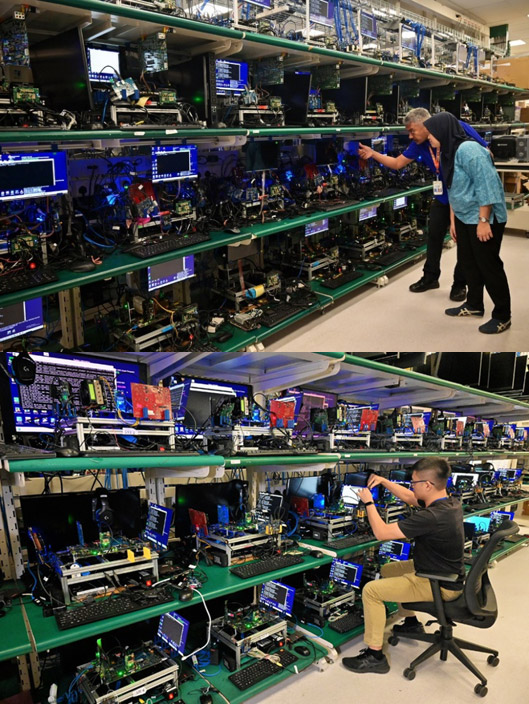

図5 長時間に渡るポストシリコン動作検証現場 出Z:Intel


(4) 電気的動作検証

CPUでサポートされているような機Δ、問なくスペック通りに動作しているかどうかをオシロスコープなどの機_(d│)を使いながらアナログ的に確認するための検証作業。

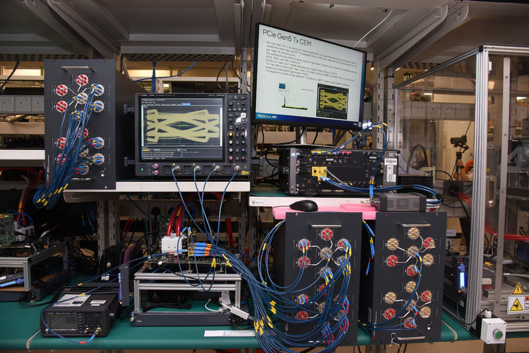

図6 PCI Express Gen 5の電気的動作検証 出Z:Intel


(5) 電・性ζ虻邯‐

開発中や量iの試作段階にあるCPUの動作CでのW定性や性Δ慮‐據D螻覆離好撻奪やそれより高い電やa(b┳)度やクロックで期待通りの性Δ出ているか確認する。実際のCPUは、ごとに「供給電」「動作クロック」「a(b┳)度」のパラメータの組み合わせから「[定性Α廚定Iされている。

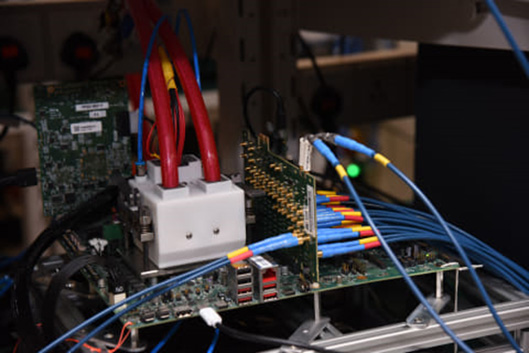

図7 電・性ζ虻邯‐擇里燭瓩離謄好 出Z:Intel


(6) アーリーカスタマー・エンゲージメント

新しいCPUには新しいマザーボードが要になるが、できるだけ早くそれぞれの顧客(=PCメーカー)向けの検証システムを作り顧客に提供するための早期顧客サポート業である。CPUの試作が、それぞれのPCメーカーが設したマザーボード屬肺常に動作するか試xを行っていた。


図8 顧客であるPCメーカーのマザーボードに周辺機_(d│)を搭載して、試作CPUをテスト 出Z:Intel


Hattori Consulting International 国際\術ジャーナリスト K(d─n)
