ワイヤレス機�_(d│)の普及に向けスペアナも表��できるオシロをテクトロが発売
�櫂謄�トロニクス社は、周�S数を横軸とするスペクトルアナライザ機�Δ函∋�間を横軸とするオシロスコープの機�Δ魴eたせた新型のオシロスコープMDO4000シリーズを発売する。最�Zの流行語であるコネクティビティとワイヤレスインターネットという言��で代表されるモバイル機�_(d│)にはRF�v路は�L(f┘ng)かせない。このオシロはRFからデジタルまで使える。

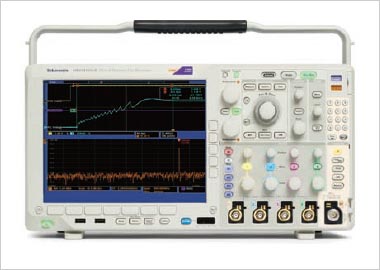

図１ 奥行きわずか147mmのスペアナ機�ε觝椒�シロ 出�Z：Tektronix
通常の時間軸と振幅などを����(j┫)とするオシロは、デジタルからアナログ�v路をチェックするのに使われるが、スペアナはRF�v路の無線信��(gu┤)の周�S数��性を調べるのに使われる。組み込み設��エンジニアはオシロを通常使っているが、64%以�屬離┘鵐献縫△�最�Zはスペアナを��要としているという調�h�T果を同社は�uている。さまざまな機�_(d│)にワイヤレス通信（RF）機�Δ���くようになってきたためだ。RFはもはや���zな�v路ではない。ZigBee、Bluetooth、Wi-Fiなどがもはやネジクギの類になってきたがゆえにケータイやタブレット、デジカメなど、どのような電子機�_(d│)もコネクティビティ機�Δ魍判爾兄呂瓩討い襦�
1��で両��(sh┫)の機�Δ�あれば使い�M�}はよい。オシロとスペアナそれぞれ個別に設定する煩わしさもない。このオシロでは2画�C同時にオシロとスペアナ�S形を見ることができる（図1）。2画�Cをリアルタイムで独立に見せるため、スペアナ��に��化した専���v路を設��した。原理的にはオシロの時間軸を高�]フーリエ変換（FFT）すれば、周�S数軸に変換してスペアナ画�Cが�uられるが、これでは信��(gu┤)のダイナミックレンジが�科�にとれないという。オシロをFFTで変換しても40dBのダイナミックレンジしか�uられないが、今�vは専���v路を��こしたため60dB(代表値)が�uられている。
独立したRF�R定�v路では、ハードウエアのダウンコンバータを通してA-Dコンバータ、メモリー、デジタルダウンコンバータを通してDSP処理する。RF�v路��のA-Dコンバータではサンプリングレートとレコード長を、アナログ�R定チャンネルとは独立に設定できる。オシロ機�Δ離▲淵蹈葦R定は4チャンネルある。
RF信��(gu┤)を�Dり込み、A-D変換するためには��高�]のA-Dコンバータが��要となるが、サンプリングレートは10Gサンプル/秒と�]い。それでも6GHzのマイクロ�S信��(gu┤)を捉えるには、信��(gu┤)のダウンコンバージョンが��要となる。このRF�R定�v路では、RFパスを50kHz〜3.75GHzと2.75GHz〜4.5GHz、3.5GHz〜6.0GHzの3つの帯域に分け、このうち高い二つの周�S数帯域に入る信��(gu┤)をダウンコンバージョンしている。このようにして3つの帯域いずれも最小1GHzの�Dり込み帯域をサポートする。最�j(lu┛)3GHzの�Dり込み帯域をサポートしているため、900MHzと2.45GHzの信��(gu┤)を�k度に�Dり込むことができる(図2)。

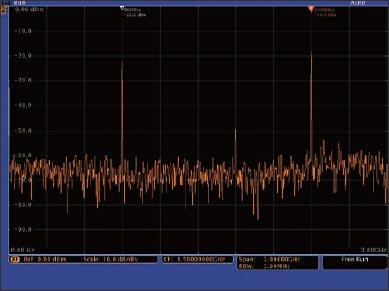

図2 900MHzと2.45GHzの信��(gu┤)を同時に�莟R 出�Z：Tektronix
RF�R定の入��は、�k般的なNコネクタを使っているが、Nコネクタをテクトロ専��のTekVPI 50Ωアクティブプローブを接��することで、プリント�v路基���屬�RF信��(gu┤)を直接�Dり込み�莟Rすることができる。
オシロとスペアナの両��(sh┫)を�△┐討い襪海箸如⊆��S数ドメインと時間ドメインの両��(sh┫)の信��(gu┤)�S形が表��されているときは、ドリガーごとに信��(gu┤)を�Dり込むことができるため、周�S数ドメインと時間ドメインの時間相関をとることができる。例えば、VCO（voltage controlled oscillator）をオンオフすることで周�S数スペクトルが変化している様子を�莟Rできる(図3)。RF�v路に1GBのメモリーを搭載している。価格は238万��から。

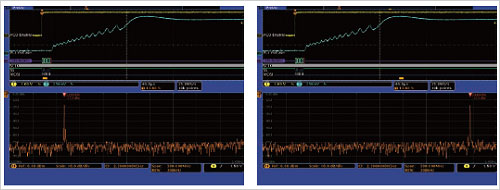

図3 時間ドメインと周�S数ドメインの時間相関を見る 出�Z：Tektronix
